智能无纸记录仪48通道 |
一、功能特点
显示功能多样化
总貌画面、棒图画面、实时趋势曲线画面、历史曲线追忆画面、列表查询画面等多种不同元素画面来显示仪表信息，其显示信息量大、分辨率高、画面清晰、界面友好，显示工程量数据的数值范围更宽，可显示4
位数值：-999~9999
通道输入万能
全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可，通用性强
设置功能齐全
多种参数（包括系统配置参数、输入/输出通道参数、通讯打印参数等）可进行组态设置，操作简便，更有剪贴板的复制和粘贴功能方便用户设置参数
选配/附加功能丰富
选配功能：数据备份、串口通讯、串口打印、报警功能、馈电输出、变送输出等
附加功能：流量累积、定量控制、批量控制、继电器延迟等
（选配功能需客户订货时注明，附加功能需定制）
适用性、可靠性强
日常维护工作量非常小、运行费用低、应用领域广泛、抗干扰性能好、稳定性高、响应速度快、转存数据兼容性强 |
| |
二、技术指标
显示
屏幕： 10.4英寸真彩TFT LCD（800*600点阵）
精度： 实时显示：±0.2% F.S.
追忆精度：±0.2% F.S.
（注：热电偶应去掉冷端误差）
处理器
采用高性能的ARM Cortex-M3 32位的RISC内核，可同时实现多路信号采集、记录、显示和多路报警
存储模块
采用大容量并行NAND FLASH闪存芯片存贮历史数据，采用串行FRAM存储芯片存贮系统配置参数等关键信息
输入功能 输入规格：全隔离万能输入，最大支持48路模拟量输入
电压输入：0-5V、1-5V、0-20mV、0-100mV
电流输入：0-10mA、4-20mA，（0-20mA输入需在订货时注明）
电阻输入：Res
频率输入：频率信号（PI）（频率范围：0.5-5000HZ；输入信号： 0-10mA、0-12V、
0-24V、4-20mA；其中4-20mA需定制）
热电阻：PT100、Cu50、G53、Cu100、BA1、BA2（要求三线电阻平衡，引线电阻<10Ω）
热电偶：S、B、K、T、R、E、N、J
辐射高温计：F1、F2
钨铼：WRe3-25、WRe5-26
其它输入信号（如开关量输入（DI））或分度号（如PT1000）需在订货时注明
输出功能
配电输出：变送器隔离配电+24VDC，标准配电＜40mA（最大负载能力可定制），支持其他规格隔离配电（如12VDC、5VDC配电输出）
变送输出：最多支持24路通道的4-20mA标准电流变送输出，负载能力750Ω（最大），方便了显示仪表或DCS/PLC的采集，实现了信号的长距离传输
继电器报警输出：最多支持24路继电器报警输出，触点容量3A@220VAC/1A@30VDC，可组态上上限、上限、下限、下下限报警
通讯打印
通讯接口：RS232C或RS485，支持Modbus RTU协议，波特率----（1200、2400、9600、19200、38400、57600）
打印接口：RS232C直接连接微型打印机，波特率1200
记录功能
记录容量： 64/128/192/248MB（FLASH容量可选择）；
记录间隔：1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒可选；
记录时间：记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关，计算公式如下（代入数值的单位要与公式中一致）：
数据转存
数据备份和转存：支持USB 1.1 、2.0
优盘，支持1G到32G的U盘进行数据转存，兼容性强，可兼容市面上绝大多数的U盘（推荐使用工业版优盘） |
| |
供电电源
供电电源：220VAC，50HZ交流电源供电，支持24VDC（22VDC-28VDC）直流电源供电（直流供电需在订货时注明）
保护功能
断电保护： 内置存储器保护参数和历史数据，断电后永久保存
时钟保护：集成硬件时钟，掉电后也能准确运行
配电短路保护：配电输出短路时，仪表正常运行
误差精度
热电偶冷端补偿误差： ±2℃
时钟误差： ±2 秒/天
工作环境
环境温度： 0～50℃（避免日光直晒）
环境湿度： 0～85%R.H（无凝结）
（禁止在易燃、腐蚀性环境下工作）
仪表净重
净重：≤6.5Kg
注：技术指标为本系列仪表通用指标，功能配置请以实物为准。 |
| |
|
三、安装接线 |

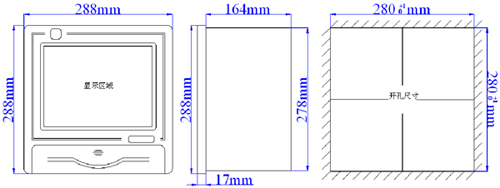

| 仪表尺寸 |
|
 |

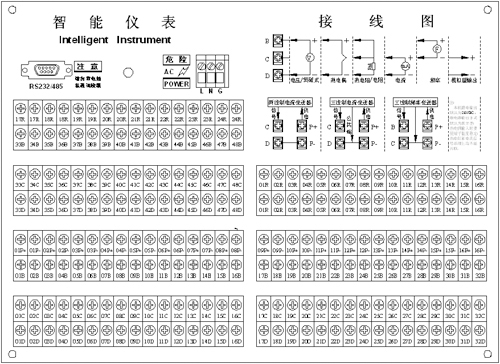

| 接线端子图 |
|
 |

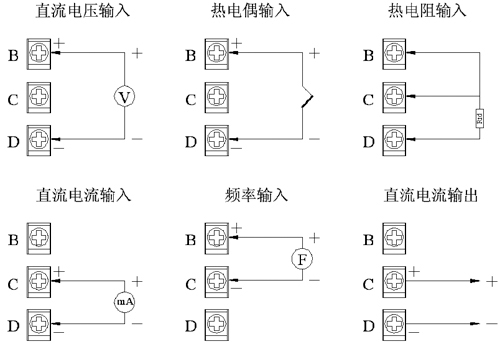

| 输入/输出信号接线 |
|
 |

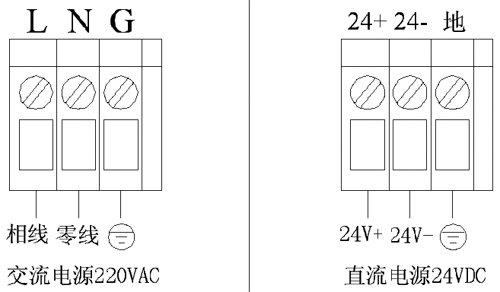

| 交/直流电源输入接线 |
|
 |

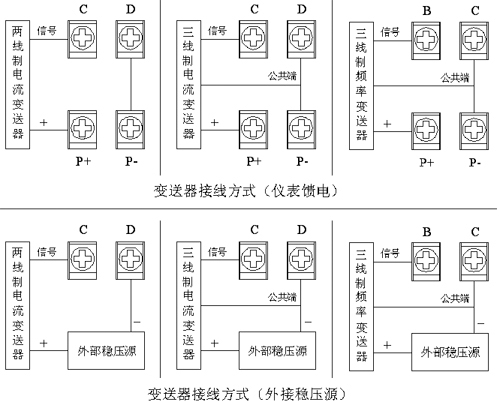

| 变送器接线 |
|
 |

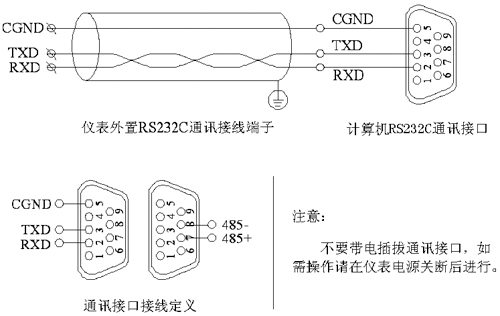

| 通讯接口定义及接线 |
|
 |
|
四、键盘功能及运行画面 |
| 4.1 键盘功能及状态模式 |

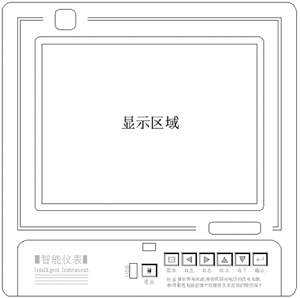

| 仪表面板 |
|
 |

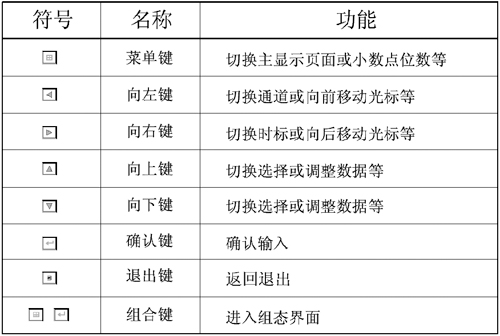

| 键盘功能 |
|
 |
| |

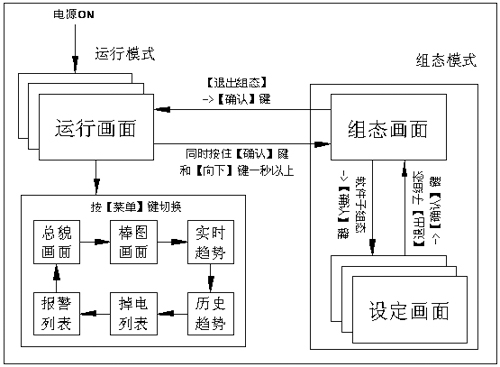

| 使用模式 |
|
 |

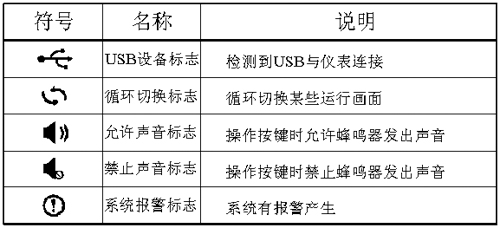

| 状态标志 |
|
 |
|

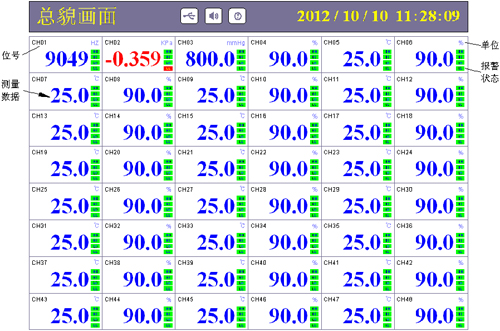

4.2 总貌画面 |
| 如图4.2-1所示，1-48路通道的实时数据，通道数目可选，通道数目不同时其显示的画面亦有所不同，48通道画面介绍如下： |
|
 |
| |
◆ 位号：显示通道对应的工程位号；
◆ 单位：显示该通道的工程单位，可自由组态；
◆ 时间日期：显示仪表当前的系统时间日期；
◆ 测量数据：显示该通道的工程量数据；
◆
报警状态：从上到下分别是上上限/上限/下限/下下限，绿色表示正常状态，红色表示超限报警。当系统处于报警状态时，报警所处通道颜色会从蓝色变成红色，状态栏出现系统报警标志；
◆ 操作：按【菜单键】可切换到棒图画面。 |
|
4.3 棒图画面 |

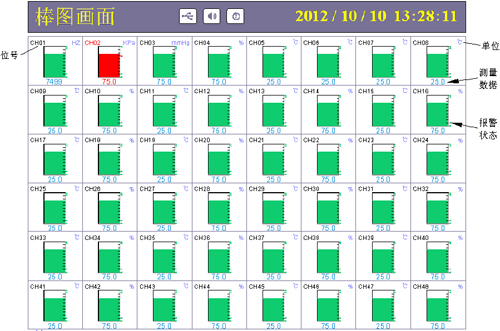

如图4.3-1所示，1-48路通道的数据百分比棒图，48通道画面介绍如下： |
|
 |
| |
◆ 位号：显示通道对应的工程位号；
◆ 单位：显示该通道的工程单位，可自由组态；
◆ 时间日期：显示仪表当前的系统时间日期；
◆ 测量数据：显示该通道的工程量数据；
◆ 报警状态：从上到下分别是上上限/上限/下限/下下限，绿色表示正常状态，红色表示超限报警；
◆ 填充百分比：棒图填充区域表示目前数据在量程中的百分量，绿色表示正常状态，红色表示该通道处于报警状态；
◆ 操作：按【菜单键】可切换到实时曲线画面。 |
|

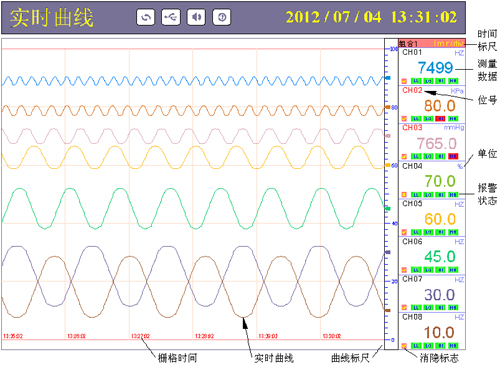

4.4 实时曲线 |
| 如图4.4-1所示，单屏可显示8路实时曲线和数据，画面介绍如下： |
|
 |
◆ 时间标尺：表示每栅格的时间，栅格有助于用户估计时间；
◆ 曲线标尺：显示曲线的百分量标尺；
◆ 显示/消隐标志：“√”显示曲线，“×”隐藏曲线；
◆ 实时曲线：当前测量数据的显示值对应曲线最右端；
◆ 栅格时间：当前栅格所代表的时间；
◆ 循环标志：循环切换各曲线组画面；
◆ 曲线组合：显示当前曲线组合名称，可组态；
◆
操作：按【向左键】或【向右键】移动光标，按【向上键】或【向下键】调整数据或切换曲线组，光标处于消隐标志时按【确认键】可显示/消隐曲线，按【菜单键】切换到历史曲线画面。 |
|
4.5 历史曲线 |

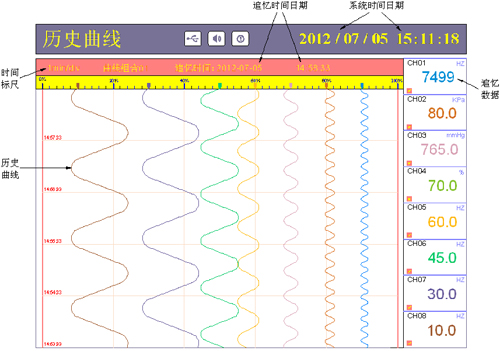

| 如图4.5-1所示，单屏可显示8路历史曲线和数据，画面介绍如下： |
|
 |
| |
◆ 时间标尺：表示每栅格的时间，栅格有助于用户估计时间；
◆ 追忆数据：仪表记录当前追忆时间日期所对应的通道显示值；
◆ 历史曲线：多个栅格时间内仪表记录的一段历史曲线，可自有组态曲线/数据颜色；
◆
操作：按【向左键】或【向右键】移动光标，按【向上键】或【向下键】调整数据或切换曲线组，光标处于消隐标志处按【确认键】可显示/消隐曲线，光标处于追忆时间处按【确认键】可实现定点追忆，按【菜单键】切换到掉电列表画面。 |
|
4.6 掉电列表 |

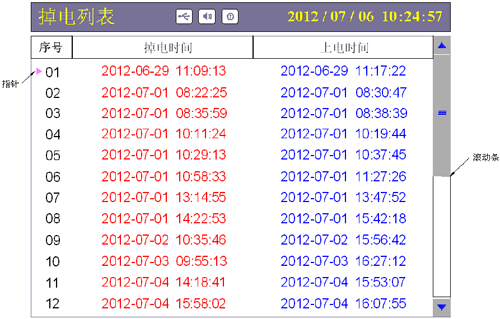

| 如图4.6-1所示，单屏可显示12条掉电信息，画面介绍如下： |
|
 |
◆ 指针：序号或页码检索时指向检索结果的标志；
◆ 序号：最多能保存24条掉上电时间信息，单屏最多能同时显示12条信息；
◆ 掉电/上电时间：红色为掉电时间，蓝色为上电时间；
◆ 滚动条：表示当前所处页的位置；
◆ 操作：按【向左键】或【向右键】按页检索掉电信息，按【向上键】或【向下键】按条检索掉电信息，按【菜单键】切换到报警列表画面。 |
|
4.7 报警列表 |

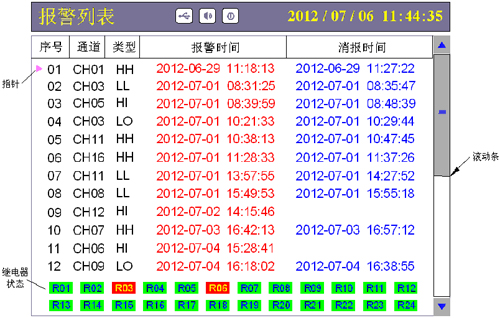

| 如图4.7-1所示，单屏可显示12条报警信息，画面介绍如下： |
|
 |
◆ 通道：产生当前报警信息的通道号；
◆ 类型：上上限报警HH、上限报警HI、下限报警LO、下下限报警LL；
◆ 序号：最多能保存24条报警和消报时间信息，单屏最多能同时显示12条信息；
◆ 报警/消报时间：红色为报警时间，蓝色为消报时间，未消报
时无消报时间；
◆ 继电器状态：显示当前继电器输出状态，红色处于报警状态，绿色代表正常状态，灰色代表当前继电器硬件不支持；
◆ 操作：按【向左键】或【向右键】按页检索报警信息，按【向上键】或【向下键】按条检索报警信息，按【菜单键】切换到总貌画面。 |
| |
|
五、组态及辅助操作 |
|
5.1 组组态 |
|

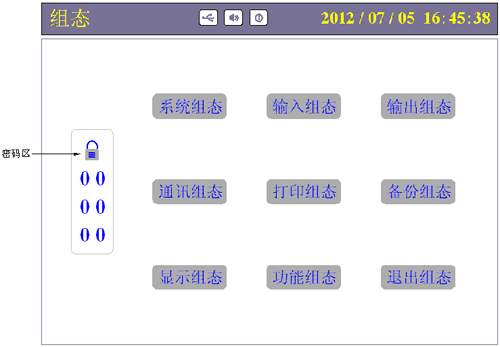

同时按住【菜单键】和【确认键】一秒钟后，进入组组态画面，画面介绍如图所示： |
|
 |
◆
组组态：采用分级菜单式结构，具有密码输入、系统组态、输入组态、输出组态、通讯组态、打印组态、备份组态、显示组态、功能组态、退出组态等功能；
◆ 操作：系统初始密码为‘00 00
00’，当用户输入正确密码后按【确认键】确定密码输入后直接默认跳到[系统组态]，按【退出键】可退出组组态画面，回到总貌画面。 |
|

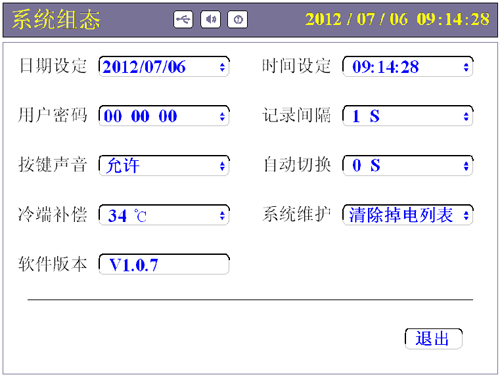

5.2 系统组态 |
|
输入正确的密码后移动光标到[系统组态]，按【确认键】进入[系统组态]，画面介绍如图所示： |
|
 |
◆ 冷端补偿：当光标处于冷端补偿设置框时，按【确认键】可以切换[内给]或[外补]，当处于内给时，可自由设定冷端值；
◆
系统维护：当光标处于系统维护设置框时，按【向上键】或【向下键】可以切换[清除掉电列表]或[清除报警列表]或[恢复默认设置]等功能，选择需维护的内容后按【确认键】可弹出选择操作对话框，确认后即可实现系统需维护的内容；
◆ 按键声音：系统在按键操作时允许/禁止蜂鸣器发出声音；
◆ 其余参数：详见5.10-部分参数说明；
◆
操作：【向左键】或【向右键】移动光标，【向上键】或【向下键】调整数据或切换选择，【确认键】确认选择或切换冷端补偿方式，【退出键】快速退出系统组态。 |
|
|
|

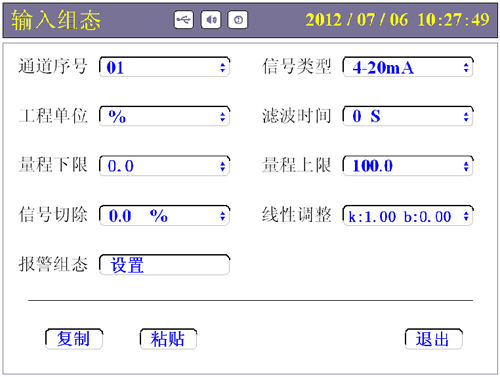

5.3 输入组态 |
|
处于[组态]画面中时，当移动光标到[输入组态]，按【确认键】进入[输入组态]，画面介绍如图所示 |
|
 |
◆ 通道序号：输入通道的序号，可选择的通道数目受硬件限制；
◆ 工程单位：用户自定义的工程单位，与测量信号计算无关；
◆
报警组态：当光标处于报警设置框时，按【确认键】可进入次级报警组态界面，报警组态内含报警阀值、报警触点、报警回差等参数，参数说明详见5.10-部分参数说明；
◆ 复制粘贴：复制当前通道参数，切换通道序号粘贴到另一通道；
◆ 其余参数：详见5.10-部分参数说明；
◆ 操作：【向左键】或【向右键】移动光标，【向上键】或【向下键】调整数据或切换选择，【确认键】确认选择，【退出键】快速退出输入组态。 |
|
|
|

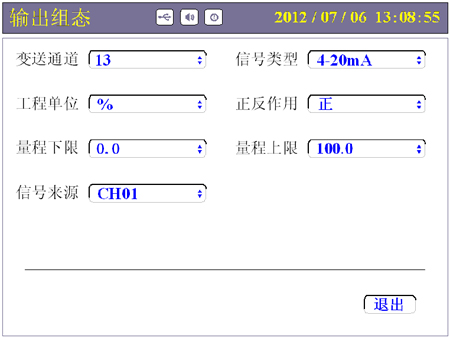

5.4 输出组态 |
|
处于[组态]画面中时，当移动光标到[输出组态]，按【确认键】进入[输出组态]，画面介绍如图所示： |
|
 |
◆ 变送通道：输出通道的序号，可选择的通道数目受硬件限制；
◆ 工程单位：用户自定义的工程单位，与测量信号计算无关；
◆ 量程上下限：用户自定义，输入通道与变送输出通道的量程上下限均参与变送输出运算；
◆ 其余参数：详见5.10-部分参数说明；
◆ 操作：【向左键】或【向右键】移动光标，【向上键】或【向下键】调整数据或切换选择，【退出键】快速退出输出组态。 |
|

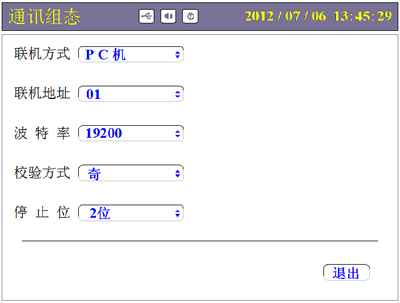

5.5 通讯组态 |
|
处于[组态]画面中时，当移动光标到[通讯组态]，按【确认键】进入[通讯组态]，画面介绍如图所示： |
|
 |
◆ 联机方式：含PC机和打印机两种方式，打印组态必须先把联机方式设为打印机方可起效；
◆ 其余参数：详见5.10-部分参数说明，通讯补充说明见附录一；
◆ 注意：波特率、校验方式、停止位等参数需与上位机软件中设
置一致；仪表的RS232C接口使用DB9接口，其中DB9接口中
2->RXD,3->TXD,5->GND；仪表的RS485接口使用DB9接口
中的7+和8-两引脚，如用户同时订购了RS232C和485两个功
能，请不用使用9芯连接线将仪表与PC机连接，RS485的两个
引脚会干扰RS232C的通讯，使通讯失败，请使用3芯线连接；
◆ 操作：【向左键】或【向右键】移动光标，【向上键】或【向下键】调整数据或切换选择，【退出键】快速退出通讯组态。 |
|

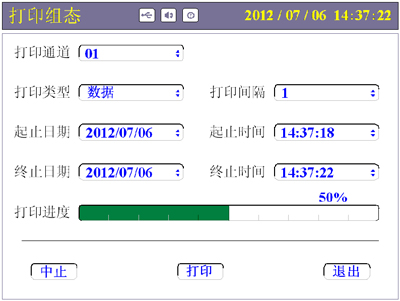

5.6 打印组态 |
|
处于[组态]画面中时，当移动光标到[打印组态]，按【确认键】进入[打印组态]，画面介绍如图所示： |
|
|
|
 |
|
|
◆ 打印通道：用户需打印数据/曲线的通道号；
◆ 打印类型：用户需打印内容的类型，分数据和曲线；
◆ 打印间隔：打印数据/曲线时的时间间隔，单位为记录间隔；
◆ 打印进度：实时显示当前打印过程的进度，填充区域为当前已打印部分，进度条右上方为打印进度百分比数值；
◆ 中止：中止正在打印的数据/曲线；
◆ 注意：起止时间日期必须早于终止时间日期，若不然不能进行
打印；
◆
操作：【向左键】或【向右键】移动光标，【向上键】或【向下键】调整数据或切换选择，【确认件】快速跳跃（光标处于起止、终止时间日期处方可起效），【退出键】快速退出打印组态。 |
|
|
|

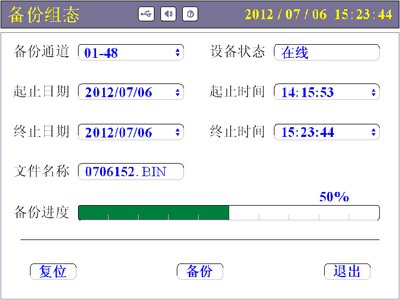

5.7 备份组态 |
|
处于[组态]画面中时，当移动光标到[备份组态]，按【确认键】进入[备份组态]，画面介绍如图所示 |
|
 |
|
◆
备份通道：用户需备份历史数据的通道号，如01-01表示只备份1通道，01-48则表示1-48通道均需备份；
◆ 设备状态：显示U盘的状态，分在线、离线和出错状态，检测不到U盘显示‘离线’，备份过程中出现错误显示‘出错’；
◆ 备份进度：实时显示当前打印过程的进度，填充区域为当前已备份部分，进度条右上方为备份进度百分比数值；
◆ 复位：备份中途出现错误或想重新开始备份可按此按钮；
◆
操作：【向左键】或【向右键】移动光标，【向上键】或【向下键】调整数据或切换选择，【确认件】快速跳跃（光标处于起止、终止时间日期处方可起效），【退出键】快速退出备份组态。 |
|

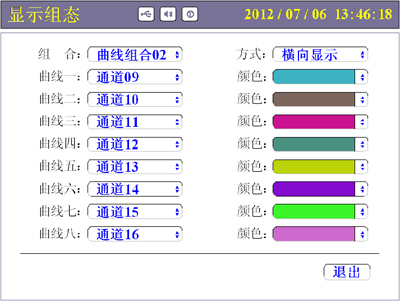

5.8 显示组态 |
|
显示组态主要用于更改各通道颜色，画面介绍如图所示： |
|
 |
|
5.9 功能组态及辅助界面 |
|
 |
功能组态含查询组态、流量组态、累积组态、运算组态、PID控制、定量控制、批量控制、继电器延时等等功能，功能组态暂未开放，未开通功能的会弹出提示对话框，如图所示。
辅助界面主要用于自动切换时间长短设定、报警上下限设置、量程上下限设置等，进入辅助界面可快速地调节多位数数值，一旦设置的数值超出可设置范围时，系统会提示超出参数可设范围，按键操作参考键盘功能。 |
|
|
|
5.10 部分参数说明 |
|
参数名称 |
参数说明 |
|
用户密码 |
用户进入组态画面修改或查看参数的唯一密码，初始000000 |
|
记录间隔 |
一般情况下，被测信号变化较快时，记录间隔要选得小些。相反，被测信号变化较缓慢时，记录间隔可以选得大些 |
|
自动切换 |
循环显示各组画面的时间周期值 |
|
信号类型 |
支持模拟量（万能）、频率、开关量等信号输入，设定信号类型时需和一次仪表或检测元件的信号相一致 |
|
滤波时间 |
滤波时间的设置有助于提高信号的平滑程度，滤波时间越长信号越平滑但响应越慢 |
|
信号切除 |
当测量信号较小时，测量误差较大，特别是在1%以下，精度将大大下降，工程上一般做归零处理，即切除小流量。设置一定百分比时，小于该量程百分比的信号均被强制置为量程下限 |
|
线性调整 |
显示数据=测量数据*K+B |
|
报警阀值 |
报警产生的阀值，值必须在通道量程范围内，本仪表分上上限、上限、下限、下下限4大类 |
|
报警触点 |
继电器编号，如触点01代表01号继电器 |
|
报警回差 |
防止当信号在报警阀值附近振荡时，继电器频繁动作，它可以为报警的发生值和解除值设定一个差值（滞后） |
|
变送正反 |
模拟量输出（AO）在正作用下，变送范围上限对应输出20mA，变送范围下限对应输出4mA；在反作用下，变送范围上限对应输出4mA，变送范围下限对应输出20mA。 |
|
信号来源 |
指定当前变送输出通道输出值的来源通道 |
|
联机地址 |
通讯联机地址是在仪表组成网络时用以区别的，它是仪表在网络中的标识。上位机软件以此来访问仪表；同一个通讯网络中本机地址可在1～63之间设置，不可重复 |
|
波特率 |
通讯方式为‘打印机’方式时波特率不可更改，‘PC机’方式时波特率可选（1200、2400、4800、9600、19200、38400、57600） |
|
校验方式 |
无校验/奇校验/偶校验，默认奇校验 |
|
停止位 |
2位/1位，默认2位 |
|
|
|
|
六、故障分析及排除 |
|
本无纸记录仪采用了先进的生产工艺，出厂前进行了严格的测试，大大提高了仪表的可靠性。常见的故障一般是操作或参数设置不当引起的。若发现无法处理的故障，请记录故障现象并及时和我们联系。以下是本仪表在日常应用中的一些故障想象及处理措施： |
|
|
|
故障现象 |
原因分析 |
处理措施 |
|
仪表通电不工作 |
1》电源线接触不良
2》电源开关未闭合 |
检查电源 |
|
信号显示与实际不符 |
1》组态中信号设定有误
2》接线错误 |
1》检查组态
2》检查信号线 |
|
报警输出不正常 |
1》报警极限设置错误
2》报警点被其它通道共享 |
1》重新设定极限值
2》取消其它报警点 |
|
配电输出遇到问题 |
1》变送器与仪表接线错误
2》多个变送器供电超过本仪表标配的配电（配电≦30mA）
3》配电时数字信号与模拟信号共地产生干扰 |
1》正确接线
2》使用外部供电或返厂定制最大负载
3》使用独立供电或返厂定制 |
|
USB转存失败 |
1》起始和终止时间设置有误
2》U盘格式不正确
3》U盘不兼容
4》U盘剩余空间不足
5》备份过程中误操作 |
1》正确设置时间
2》格式化U盘到FET32
3》使用正版可兼容U盘
4》使用更大容量U盘或清理U盘内多余的文件
5》正确操作 |
|
USB转存文件中无数据或显示不正常 |
1》用户选择的时间段无数据
2》用户更改过系统时间
3》用户更改过信号类型
4》用户设置的记录间隔太大，备份的时间却很短
5》U盘不兼容
6》数据时间段过长，超出了上位机软件最大读取时间域 |
1》选择有数据段的时间
2》擦除一次数据区
3》对数据记录无影响
4》记录间隔设小点或备份时间长一点
5》使用正版可兼容U盘
6》需备份数据的时间段设小一点，分段分批备份 |
|
通讯不上 |
1》
通讯电缆线没接好
2》
通讯参数设置错误
3》
通讯串口设置错误 |
1》正确连接通讯线
2》记录仪和PC机通讯参数设置相一致
3》设置正确的通讯COM口（确认未被其他程序占用） |
|
| |
|
七、服务指南 |
尊敬的用户：
您好！
感谢您选择了本系列智能无纸记录仪表。本公司将以优质的服务答谢您对我公司的信任。
我们建议您在初次使用前，务必仔细阅读“本系列智能仪表须知”及“保修原则”部分，这一步骤将方便您使用本系列智能仪表，了解可享受的保修服务等信息。
初次使用本系列智能仪表，首先核对产品的实际配置与仪表配置单是否一致，随机资料、配件是否齐全。如有异议请先与我们联系。
a) 读随机资料：请认真阅读随机资料和保修原则，并完整收存。
b) 在购机后，妥善保管好购机发票，仔细填写下表，以便您享受到相应服务。
保修原则：
1． 维修周期：自收到产品之日起五个工作日。
2． 维修费用：
1) 本系列智能仪表免费保修期为壹年（产品质量问题）。
2) 保修期自用户购买之日起计算，以用户的购买发票（注明产品型号、主机序列号）或复印件为凭证。若无法提供发票者，则依我公司出品之日起计算。
3) 保修期内，由于客户使用不当而损坏的产品，或客户已开启产品合格封条，需收一定费用。产品修复后，可再免费保修半年。
3． 客户须知：
1) 请务必将产品寄回，并附带产品故障说明，帮助工
程师尽快修复。
2) 请准确填写电话/传真号码，通讯地址及联系人，以
便维修品返还。
3) 若您希望工程师去现场进行维修，则须负担由此产
生的费用。
4) 公司一般以快件方式送回（不附保险），若需以其他
方运输，请在表内注明，并支付相关费用。
注意：未经本公司的书面同意，任何人不得以任何手段复制或传播本手册的任何部分用于商业目的，
本说明书的描述如有不详之处，欢迎您向本公司咨询。 |
|
|
附录一 通讯
附录1.1 RS-232C通讯
RS-232C 方式只允许一台上位计算机挂一台记录仪，接线见图3.6。
附录1.2 RS-485通讯
本无纸记录仪的RS-485 通讯线采用屏敝双绞线，其一端通过RS-232/485

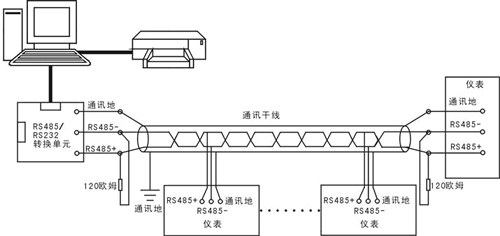

转换模块接到计算机的串行通信口，另一端接到记录仪通讯端子，其连接方式如图所示： |
| |
|
 |
|
附录1.2-1
RS-485
通讯接线方法 |
|
|
◆
双芯屏敝线的屏敝层作为通讯地线，注意不可与设备保护地连接。当传输距离较远时，传输干线的两端需分别加一个120Ω的终端电阻，连接在RS-485通信线“+”和“-”之间。
◆
当一台计算机挂多台记录仪时，网络拓扑结构为总线型，每台记录仪通过支线并接在干线上。需注意的是终端电阻要接在通讯干线的两端，分支后的传输线要尽可能的短，以减少干扰。通讯距离长时可选择中继模块。
◆ RS-485
方式允许一台上位机同时挂多台记录仪。该种通讯方式适用于使用终端机的用户与本系列仪表构成网络，实时接收记录仪数据与各类控制系统相连。 |
| |
