直插式压力,液位变送器

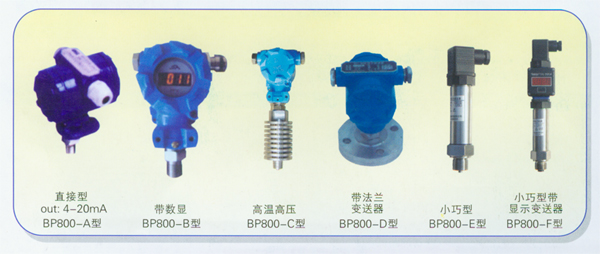

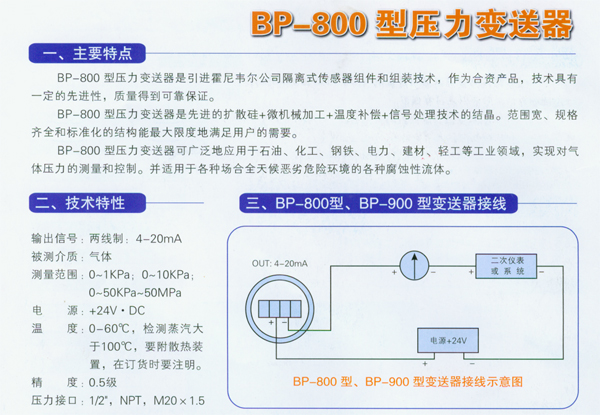

BP-800型压力变送器
BP-800型带法兰盘压力变送器
特点:
1、量程:-50Pa~100MPa。
2、可带零点,量程迁移。
3、可配置100%线性指针表或液晶显示表。
4、可用于测量粘稠,结晶及腐蚀性介质。
5、4~20mADC标准电流信号输出,二线制;0~10mADC,三、四线制,智能型与DCS系统直接连接。
型号选择图:(点击进入



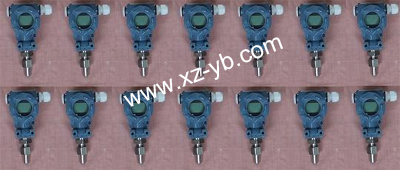

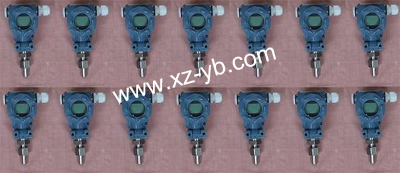

      直插式压力、液位变送器



无锡市胡埭(dai)仪表厂研制的新一代智能压力变送器,带HART协议通讯功能。
无锡市胡埭(dai)仪表厂研制的新一代智能压力变送器,带HART协议通讯功能。
压力变送器技术文本

一、压力变送器技术参数
1. 输入测量范围
-100% - +100% URL(连续可调)
2. HART变送器
输出信号
4-20mA叠加HART信号
输出信号极限:Imin=3.6mA,Imax=22.8mA可组态
负载
R<=(Us-10.5V)/Imax 千欧
Imax=20-22.8mA可组态
Us=电源电压
最大电源电压:45VDC
最小电源电压:10.5VDC
数字通讯最小负载> 250欧
3. 特性:
线性、平方根、本机调整、具有30个参考点的自由编程、诊断功能、仿真功能
4. 精确度
参比条件: 最大量程,起始值0kPa
温度:25 C
相对湿度:65%
大气压力:1031mbar(101.3kPa)
精 度: 0.2%、0.5%
重复性: 0.01%
回 差: 0.04%
预热时间:<5s
响应时间:0.2秒
附加的可调节时间常数 0-100秒
长期漂移:0.15%/2年
环境温度影响:
温度影响 (-10 C ~ +60 C)
对零点量程总影响 0.18%
温度系数(-30C~-10C和60C~80 C)
对零点量程总影响 0.25%/10C
5. 环境条件
工作环境温度:-40 C - +85 C
相对湿度:年平均<95%
防护等级:IP65
6. 电磁兼容性(EMC)
符合中国电磁兼容标准
GB/T 17626.2-1998 电磁兼容 试验和测量技术 静电放电抗扰度试验
GB/T 17626.3-1998 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验
GB/T 17626.4-1998 电磁兼容 试验和测量技术 电快速瞬变脉冲群
抗扰度试验
7. 材料
测量膜盒:316L不锈钢
隔离膜片:316L
O型圈:丁腈橡胶
接头、过程法兰:316L不锈钢
螺母及螺栓:碳钢45
灌充液:硅油
变送器外壳/表盖:具有环氧树脂涂层的铝合金.
8. 操作
自带的就地按钮单元用于外部调节零、满,可设置写保护。就地按扭没有经壳体的物理连接。带液晶表头后,变送器可用就地按扭组态如下内容:加压/不加压时的零满、阻尼、零点调整、固定电流(仿真)、故障时输出电流、写保护、线性或平方根、平方根切除点、显示变量(mA、%或压力)、压力单位等。
远距离通讯的操作支持。
通讯协议: HART

注:所有压力变送器带液晶表头和设置按钮,保证现场方便调节和设定仪表地参数。

USER’ MANUAL

一 简介
压力变送器为我公司系列压力变送器的标准形式。采用进口芯片组装,体现世界一流压力变送器工艺;传感器为316L材质,结构紧凑、坚固、重量轻、便于安装、使用方便、免维护;零点量程可以在外部连续调节,迁移范围宽;适用于多种场合全天候环境和各类介质。
二 指标
量 程:0~10kPa~60MPa (量程<10kPa时只可测量无腐蚀介质) 具体产品的量程详见产品铭牌。
测压形式:表压(G) 绝压(A) 密封压(S) 负压(N)
补偿温度:(-30~70)℃
工作温度:(-40~85)℃
综合精度: 0.2、0.5
输出选择:(4~20)mA; (具体产品的输出详见产品铭牌)
电源电压:24V DC
三 接线方式

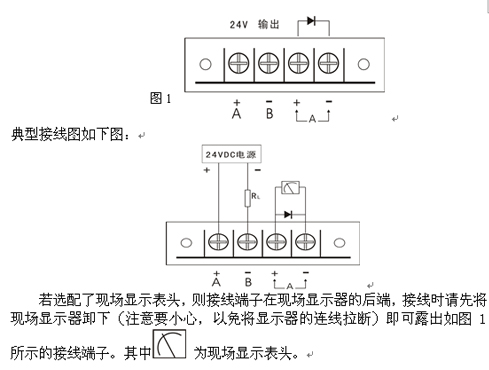

卸下变送器接线端的旋盖,可以看到如图1所示的接线端子。

四 结构尺寸
电子外壳:合金铝;
主体结构:不锈钢;
涂 层:塑料喷塑;
压力接口:M20 X1.5或 齐平膜(特殊可订制)
五 零点量程迁移(需此功能,定货时请说明)

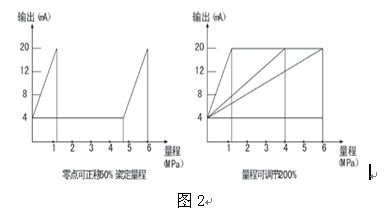

零点迁移为最大量程的50%;量程调节为极限量程的200%FS。 例如:极限量程为6MPa的型压力变送器,其零点可迁移到3MPa,
量程可在3~6MPa内任意调节。(如图2所示)

六、安装方式

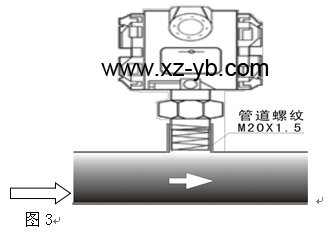

压力变送器的压力接口为M20 X1.5的不锈钢螺纹(安装请参见图3)。

七、零点和满程调节
请详细按照调试说明调试操作。
八、微压力(小于10kPa)变送器的安装说明
微压力变送器的安装位置会对变送器的零点输出产生影响,可在变送器安装结束后,对零点输出进行调整,请详细按照调试说明操作,否则会严重影响变送器的精度。
