XZ-893分布式监督控制与数据采集系统

XZ-893分布式监督控制与数据采集系统
一、概述

    XZ-893分布式监督控制与数据采集系统是一种功能全面、伸缩自如、可大可小的系统。它即可以是单机集中控制或DCS分布式控制系统,也可以是带远程通讯能力的远程监控系统;它集合了包括计算机软硬件技术、图表显示技术、控制技术、局域网络技术、远程通讯技术等当今世界诸多的先进技术;它采用了国际上流行的"开放的组态软件+通用硬件的方式"来构成的新一代专门面向电力、化工、冶金等行业的自动化控制系统。
    XZ-893分布式监督控制与数据采集系统在"FIX"或"组态王"组态软件基础上,针对发电、化工、冶金等行业的特点开发了一些特殊的功能模块,以构成一个完善的具有行业特点的分布式监督控制和数据采集系统,这此功能模块包括:数据采集服务器模块、事故追忆模块、结合了"893网络"的收集开关跳变记录(事件捕获)模块、适合中国人习惯的报表模块、报表召唤打印模块、报警信息打印模块、功能强大的实时数据、历史数据趋势显示模块、机组启停曲线记录模块、针对"893-网络"的前端调试模块、锅炉、汽轮机效率以及所有的经济指标计算模块等等。
    XZ-893分布式监督控制与数据采集系统采用基于现场总线技术的893分布式智能测控前端作为现场测控文件,采用PLC作为顺序控制组件,以高性能的PC机或服务器作为上位机,以基于网络的高可靠工业控制组态软件作为开发手段,可以构成各种规模的分散控制系统。利用系统提供的网络功能可方便地实现工厂的管、控一体化系统。
主要技术参数:

测点容量: ≥10,000个测点 流程图: ≥300幅
趋势记录: ≥3,000个测点 历史趋势记录保存时间: ≥6个月
报警记录保存时间: ≥3个月 操作员日志记录保存时间:≥3个月
开关动作分辨率: ≤1ms 画面调出时间: ≤1s
画面刷新时间: 0.05-1800秒可设 共模抑制比: ≥120dB
串模抑制比: ≥120dB A/D分辨率: 17位
模拟量测量精度: 0.05级 系统可用率: ≥99.9%
现场级通讯速率: 187.5K-1.25M 基本传输距离: ≤800~1600M
监控级通讯速率: 10M/100M 系统MTBF: ≥22000H

XZ-893系统的主要功能
1、网络支持功能: 支持"893网络"和其它局域网络,可与各种DCS系统及MIS系统联网。
2、数据测控前端管理功能: 管理"893-网络"、PLC和其他数据采集与控制装置。
3、报警功能:
·报警内容检查
·报警信息显示
·报警信息记录
·报警信息打印
·音响报警
·报警信息报表
4、启停曲线记录
5、事故追忆
6、历史数据收集与存贮
7、操作日志与系统运行日志记录
8、事件记录与浏览
9、二次参数计算
10、经济指标与性能计算
11、系统安全保护
12、看门狗功能
13、与其它系统接口功能
14、上位机监督控制
15、画面显示
模拟流程图 相关画面显示 成组画面显示 历史趋势显示
实时趋势显示 报警信息显示 棒图显示 控制回路成组画面显示
16、打印与制表功能
自动随机打印
请求打印
定时制表
"893-网络"的技术特点:
1、现场总线型产品--真正的分布式系统
2、采用了独特的电气隔离技术,抗干扰性能强,安全可靠性高
3、通讯速率高,传输距离远,可挂前端多,采集速度快
4、具有多主机通讯功能,联网能力强
5、系统操作方法简单,人机界面友好
6、系统组建方式灵活,性能价格比高
7、测控前端功能强,品种全,测控精度高

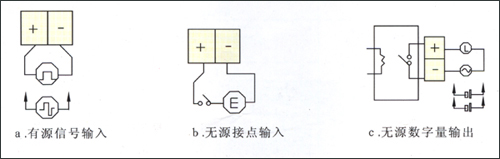

部分接线示意及安装方式(详细资料请来电索取说明书)

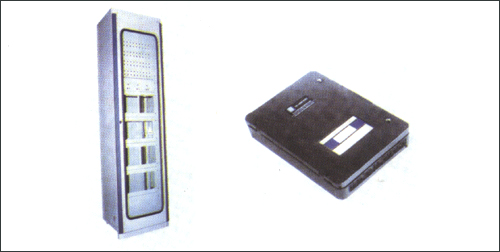

安装方式:

a、机柜集中式安装

b、现场分布式安装


防护机箱安装尺寸:
