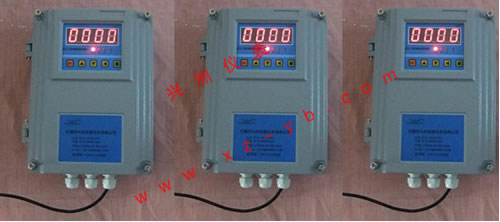

SZC-04型/SZC-04B型智能转速表、现场安装墙挂式智能转速表


SZC-06-Ⅲ型墙挂式智能转速表应用在浙江长丰发电厂、宁波发电厂……****各大发电厂。

一、 技术规格
    •测量范围:1.SZC-06-III墙挂式智能转速表:0—9999转/分;
               2.SZC-07-III墙挂式智能转速表:0—99999转/分;
    •报警功能:上限、上上限用户任意设置;
    •电流输出:4-20mA;
    •计算机接口输出:RS-485;
    •可显示****转速值及到达时间;
    •测量精度:±1转/分;
    •报警继电器输出容量:250V.AC/7A;
    •负载能力:0—750Ω;
    •齿轮数:SZC-06-II,0-99齿;SZC-07-II,0—200齿;
    •可存储和显示出前转速值和当前时间;
    •转速周波频率:50HZ±1HZ;
    •电源:220V.AC/50HZ;电源消耗≤4W;环境温度:0—50℃;
    •墙挂式智能转速表的外形尺寸:L245*W190*H88(mm)。
二、 配套的转速传感器有二种:
    ① SZCB-01型磁性转速传感器
一、概述:
    本传感器采用电磁感应的原理来达到测速目的,具有输出信号大,不需要放大,抗干扰性能好,不需外接电源,可在烟雾、油气、水气、煤气等恶劣环境中使用等特点。
二、技术数据:
    1、输出电压: 在齿轮模数为4、齿牙60、材料g3、间隙为lmm时
        1000转/分 >5V(有效值)
        2000转/分 >10V(有效值)
        3000转/分 >15V(有效值)
    2、直流电阻: 130Ω~140Ω(如用户需用其他阻值的数据在定货时注明)
    3、绝缘阻抗: 在500V直流时>50MΩ
    4、工作温度: -20℃~l20℃
    5、重 量: 100克左右(不包括尾部引线)
三、工作原理:
    使用时应在被测量转速的轴上装一齿轮(正、斜齿轮或带槽圆盘都可以)将传感器安装在支架上,调整传感器与齿轮顶之间隙为1mm左右
    当轴旋转时带动齿轮旋转,根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号,轴转动一圈时就产生在Z个电压脉冲信号,根据下式:
    F=(n/60)×Z
    式中:F为频率 Hz/秒
    n为被测轴转速 转/分
    Z为齿轮齿数
    当齿轮齿数为60时,就把轴的每分种转数n转化成频率为F的电压脉冲信号,将此信号送到SZC系列智能转速表中,就可以反应出轴的转速。
四、安装使用:

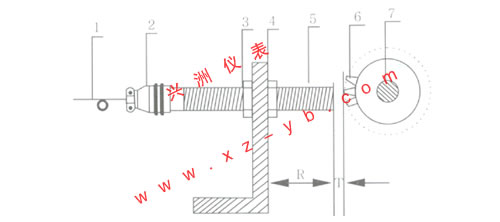

    图中:1、输入导线 2、航空插头 3、铜质拼紧螺母 4、同定支架
    5、磁性传感器 6、1~99内任意个齿 7、被测轴 R.20~25mm T.1±0.5mm
    齿轮要求:材料:各种导磁钢铁材料均可。
    模数:2以上即可。
    齿数:l~99齿任意。
五、注意事项:
    1、传感器输出线中的金属屏蔽层应接大地零线。
    2、不允许在温度为25℃以上强磁场环境中使用及放置。
    3、安装及运输过程中应避免强烈撞击。
    4、在被测轴跳动较大时,应注意适当放大间隙,避免损坏。
    5、本传感器为了考虑在恶劣环境中使用,故装配调试完毕后即行密封,故无法修理。
    6、本传感器包用期为18个月。;
    ② 特注XZCS-3-03型三线制转速传感器可以和SZC-07型/08型智能转速表配套使用,可以检测盘车转速(俗称低转)0—1000转/分,0—100—200转/分,精度都能满足,****可以达到用户的技术工艺要求。





无锡市胡埭(dai)仪表厂制造的XZCS-3-03型三线制转速传感器应用在东方汽机、东方电机有限公司的转速检测设备上。

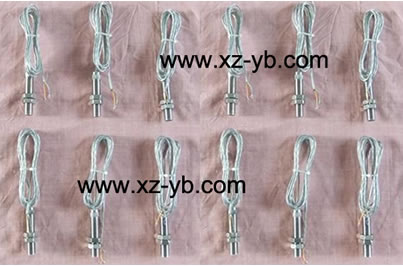

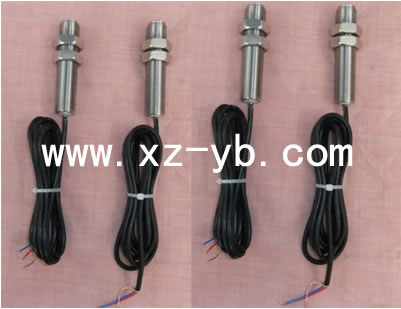

SZCB-01特制型转速传感器

    无锡市兴洲仪器仪表有限公司、无锡市 胡埭仪表厂生产的SZCB-01转速传感器特制型技术参数:M22*1,L=100mm。

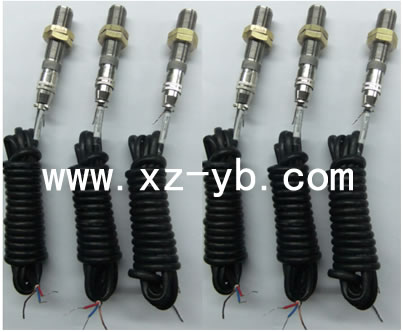

    XZCB-01-55-002-XS-G型转速传感器

    选型客户:上海英伦机电设备有限公司、北京机电进出口公司、陕西电机仪器公司,要求:L=55mm,内阻为310Ω左右,转速为每分钟8000rpm时有效值大于25V左右,要用专用信号屏蔽通讯电缆,用航空插头,传感器和接头可分离,用纯铜质拼紧螺母,1-200齿都适用,具有极强的灵敏度和抗干扰性,具有高性能精度。

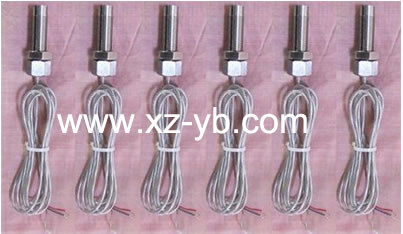

XZCB-02-65-Ⅱ-XC-Z型转速传感器

    无锡市胡埭(dai)仪表厂制造的XZCB-02-65-Ⅱ-XC-Z型转速传感器配套应用在新加坡工业园区出口发电机设备上。
    XZCB-02-65-Ⅱ-XC-Z型是属磁电转速传感器无源型。本传感器采用电磁感应原理来达到目的,具有输出信号大,不需要放大,抗干扰性特好,不需外接电源,可在烟雾、油气、水气、煤气等恶劣环境中使用等特点。
XZCB-02-65-Ⅱ-XC-Z传感器,输入导线成为耐高温信号专用屏蔽线。正负信号输入线再嵌入金属屏蔽、外套耐高温护套线。
    用户要求:总长度L=65mm;全不锈钢材质;不可拆卸、牢固不动。用不锈钢拼紧螺母;1-200齿都适用;转速可1rpm-12500rpm,转速每分钟达12500rpm,有效输出电压为大于30V。要求:耐振;耐干扰;耐油污;耐高温;具有极强的灵敏度和具有高性能精度。得到国外厂商的认可。配套出口的设备无一返修。

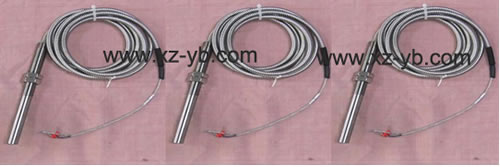

无锡市胡埭(dai)仪表厂制造的:XZCB-03-85-Ⅲ-XY转速传感器(浸在油里检测的转速传感器,46#汽轮机油)


用户要求:

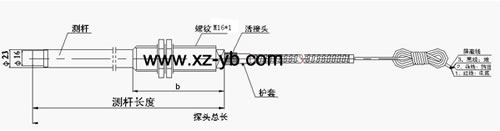

    1. 螺管长度:L=85mm;2.螺纹长:L=75mm;3.螺纹:m16*1;4.直接金属带屏蔽电缆导线长L=2000mm;5.非接触式,无源,防爆型;6.输出电压:3000转/分>15V,有效值;7.直流电阻:190-230Ω之间;8.绝缘电阻:在500V直流时,大于50MΩ;9.工作温度为:-30°~125°;10.浸在46号汽轮机油里长期工作时,不腐蚀、不脱落,对检测转速输出电压、电性能、抗干扰、防爆等都不受丝毫影响;11.安全****,质量可靠。
    无锡市胡埭(dai)仪表厂制造的:XZCB-03-85-Ⅲ-XY型转速传感器是采用电磁感应的原理来达到检测转速的目的,具有输出信号大,不需要进行放大处理,抗干扰性能强、不需外接电源,无电火花,具有防爆功能,可在烟雾、油气、水气、煤气、剧毒气体的恶劣环境下中应用。深受广大客户的青眯。选用后使用的效果很理想,取代进口的产品:XZCB-03-85-Ⅲ-XY型在油里检测的转速传感器。
    无锡市胡埭(dai)仪表厂制造的:XZCB-03-85-Ⅲ-XY型转速传感器在****个电厂46号汽轮机油里检测转速得到很好的应用:山西煤矸石电厂、内蒙古节能环保发电厂、山东济宁电厂、广东东莞糖业集团自备电厂、四川铝业发电厂……

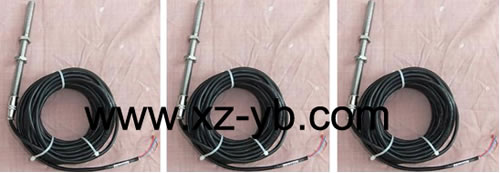

XZCB-03-160-M12×1.5-Ⅲ-XC-G型磁电式转速传感器(检测宽范围转速传感器)



    无锡市胡埭(dai)仪表厂制造的XZCB-03-160-M12×1.5-Ⅲ-XC-G型磁电式转速传感器配套本厂制造的SZC-07型智能转速表上(高转速范围:0-99999rpm),应用配套在重庆机械集团公司制造的 出口设备上。
用户要求:转速测量范围:60rpm-75000rpm;常用范围20000rpm-60000rpm与传感器、转速表匹配,采用可拆卸航空插头连接。选用SZC-07型智能转速表。
    用户要求:用于两齿型测速盘,转速范围为:60rpm-75000rpm,螺杆尺寸长度:150-160mm带两颗螺母与转速表连接采用航空插头,信号线采用金属带屏蔽,高抗强度,高抗干扰屏蔽信号电缆,长度为10米。
    工作周期:长期连续。
