UDZ-系列水位电极测量筒   XZUDZ-II雷达料位计安装测量筒


十一条、十二条、十三条配套UDZ-I(II)测量筒和M16×1.5×87、M16×1.5×95、M16×1.5×115电极(进口材料),用户就得到满意的全套水位测量装置。
本厂生产的测量筒有五种:
测量筒 耐压 温度 汽液连通管中心
01 6.4Mpa 250℃ 用户自定
02 16.0Mpa 350℃ 同上
03 20.0Mpa 450℃ 同上
04 22.0Mpa 450℃ 同上


(注):测量筒电极的安装斜插是根据用户要求而定,以排污管为准,向上或向下。斜插优点:当水和汽到极点时,不易挂(水汽液),易蒸发和下滑,对仪表防假水位显示有效果。
编号 型号 规格 与测量筒装接型式

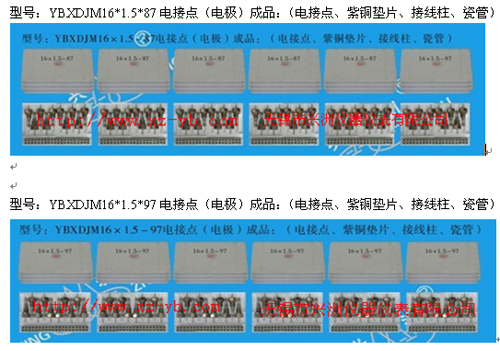

01 DJM1615-87型 M16×1.5×87 外螺纹式
02 DJM1615-97型 M16×1.5×97
03 DJM1615-115型 M16×1.5×115

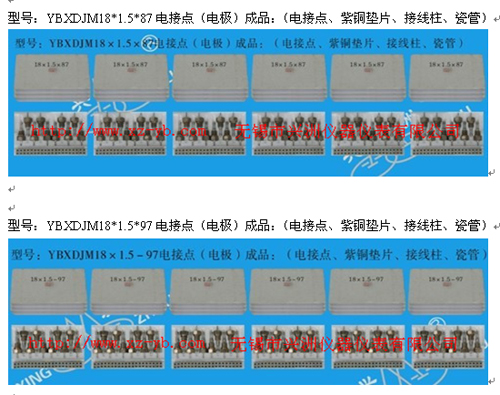

04 DJM1815-87型 M18×1.5×87
05 DJM1815-97型 M18×1.5×97

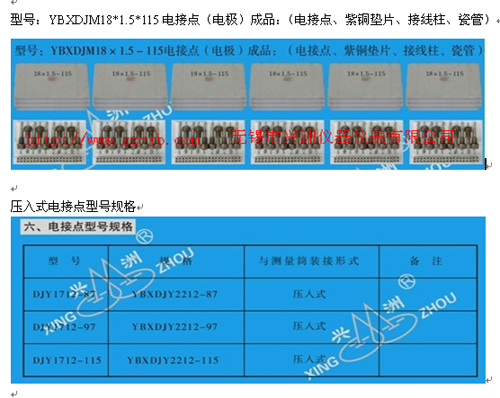

06 DJM1815-115型 M18×1.5×115
07 DJM2015-87型 M20×1.5×87
08 DJM2015-97型 M20×1.5×97
09 DJM2015-115型 M20×1.5×115

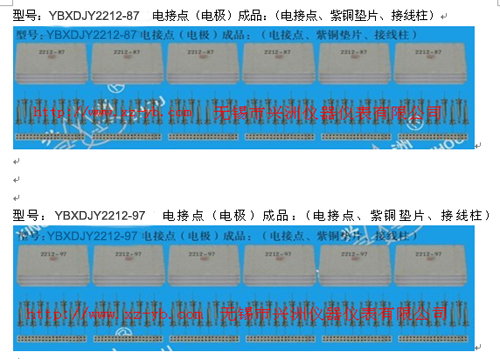

10 DJY1712-87型 φ17×φ12×87 压入式
11 DJY1712-115型 φ17×φ12×115
12 DJY2212-87型 φ22×φ12×87
13 DJY2212-115型 φ22×φ12×115

电极内压≤200Kgf/cm2 温度≤650℃

电极直流供电现改为交流供电,防电极老化,延长了电极使用寿命。

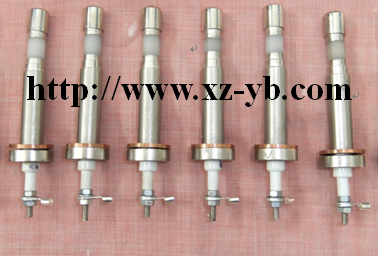

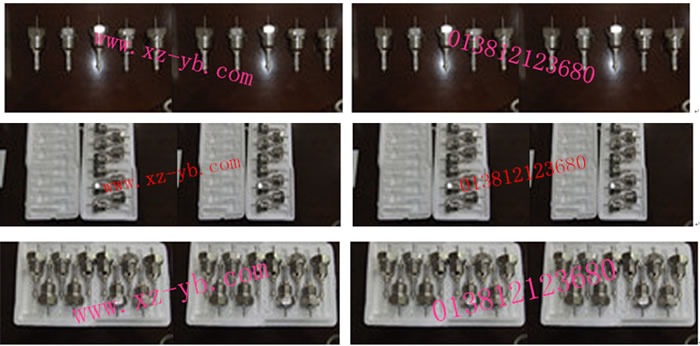

XZUDZ-II-102A-02ST测量筒特制电极



XZUDZ-II-102A-03ST测量筒特制电极



    无锡市兴洲仪器仪表有限公司、无锡市 胡埭仪表厂生产的XZUDZ-II-102A-03S测量筒特制电极在大连石化公司得到很好的应用。

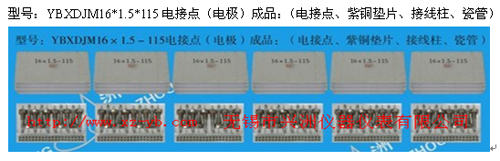

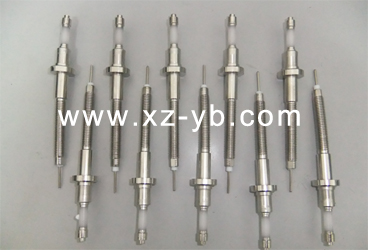

YBXDJm24×1.5-87特殊优质耐高温耐高压电极





XZUDZ-Ⅲ-DLC-4000型导波雷达液位计、测量筒


  无锡市兴洲仪器仪表有限公司设计科研制的XZUDZ-Ⅲ-DLC-4000型导波雷达液位计,能适用于低压、中压及高压,50MW发电机组、300MW发电机组、600MW发电机组、1000MW发电机组,开发出了全系列化的导波雷达液位计。

  无锡市兴洲仪器仪表有限公司研制生产的XING ZHOU®兴洲牌导波雷达测量筒,在实际应用中深受用户的青睐,使用下来用户具有很好的口碑。

  1、测量筒的选用尽量满足现场工艺要求,选用304#和316LL材质。
  2、测量筒连通接管尺寸与设备尺寸保持一致性。
  3、所以过程连接法兰标准厚度参照HGIT20592-2009相应技术参数而定。
  4、固定螺栓、六角螺母、法兰盖、法兰、接管、筒体(主体)、下端接头、针型阀体、排污组件等等的标准、技术要求、材质、用户在确定合作需要时,我公司技术科提供必要的图纸;供您们选型、对照参考。

  中国电力成套总公司北京公司在内蒙古某发电厂,装机容量为2×1000MW发电燃煤机组的招标中选型无锡市兴洲仪器仪表有限公司研制生产的XING ZHOU®兴洲牌:XZUDZ-Ⅲ-DLC-4000型导波雷达液位计、测量筒一举中标。

主要技术参数:
  1、法兰与法兰之间连通管的中心距L=600mm;H=1500mm。
  2、压力PN:16.00mPa.
  3、温度:344℃.
  4、材质:304.
  5、旁通管:DN80/DN32.
  6、法兰标准:DN32-PN160.
  7、带排污组件。

技术要求:
  1、管内打孔,焊接处要打磨、光滑、无毛刺。
  2、具有加压试验报告。

XZUDZ-Ⅲ-DLC-4000型导波雷达液位计、测量筒(法兰左侧)



XZUDZ-Ⅲ-DLC-4000型导波雷达液位计、测量筒(法兰右侧)

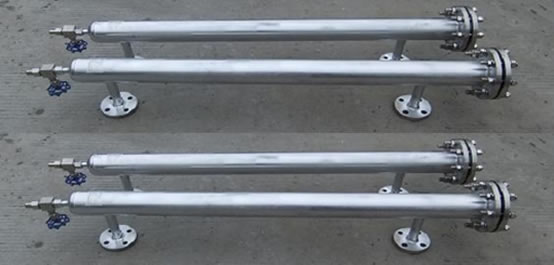

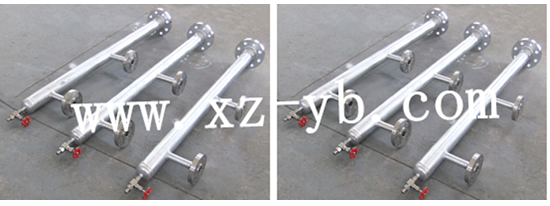

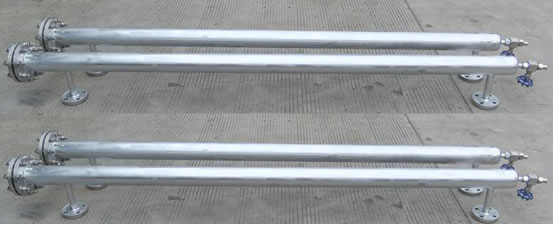

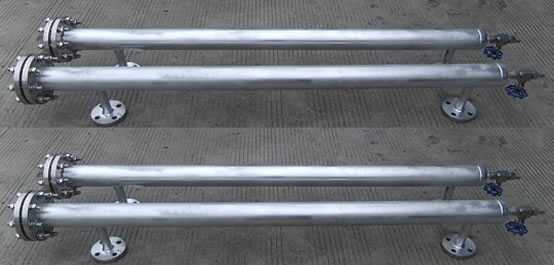

XZUDZ-Ⅲ-DLC-4000型导波雷达液位计、测量筒(卧式1)



XZUDZ-Ⅲ-DLC-4000型导波雷达液位计、测量筒(卧式2)

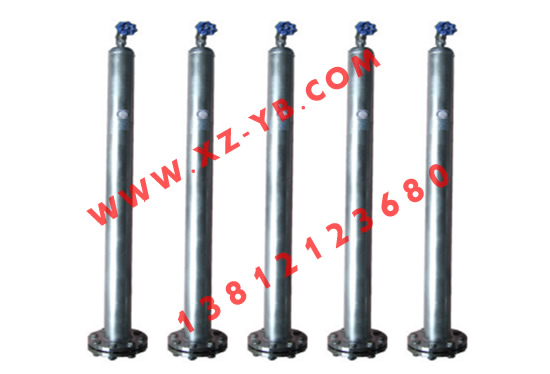

XZUDZ-Ⅲ-DLC-4000型导波雷达液位计测量筒

  无锡市兴洲仪器仪表有限公司制造的XZUDZ-Ⅲ-DLC-4000型导波雷达液位计测量筒在贵州绥阳煤电锰动力车间项目:150MW发电机组的招标上一举中标。直接配套单位为:西安利雅得电气股份有限公司
  公司技术团队的产品制图设计、材料选购、品牌、质地、材质;生产管理、产品的操作、加压、试验、标定、质量检查、贯彻到整个产品制造的全过程中;每个环节,无论从上层管理、抓质量管理的部门、生产一线员工,每道细节都具体到人:技术是主体、质量是生命的意识。建设单位:贵州绥阳煤电锰动力车间、配套单位:西安利雅得电气股份有限公司的工程师们评分都得到优 良。
  无锡市兴洲仪器仪表有限公司制造的XING ZHOU®牌:XZUDZ-Ⅲ-DLC-4000型导波雷达液位计测量筒,在国内外:150MW、300-350MW、600MW、1000MW发电机组上;国外:印度、越南、土耳其......的发电机组上得到应用,得到用户的反馈讯息,都有一个好的口碑。
  无锡市兴洲仪器仪表有限公司制造的XING ZHOU®牌:XZUDZ-Ⅲ-DLC-4000型导波雷达液位计测量筒的产品被评为:“江苏省优质产品”。证书编号为:8060038;
无锡市技术监督局评为:“计量合格确认单位”。证书编号:2010量认企(锡)字:0250566号;在2006年5月29日通过了ISO-9001-2008国际质量体系认证,编号:05315Q20388RIS,获证组织机构代码:72870935-4,国际认证官方网站查询:www.cnca.gov.cn.具有国家专制产品。专制产品编号:ZL200620069391·9。江苏省重合同守信用单位:编号:1504117;江苏省科技创新先进单位,编号:1504992。
  选用单位:贵州绥阳煤电锰动力车间对XZUDZ-Ⅲ-DLC-4000型导波雷达液位计测量筒提供了设计信息、数量、技术规格、工艺要求、选用材质。

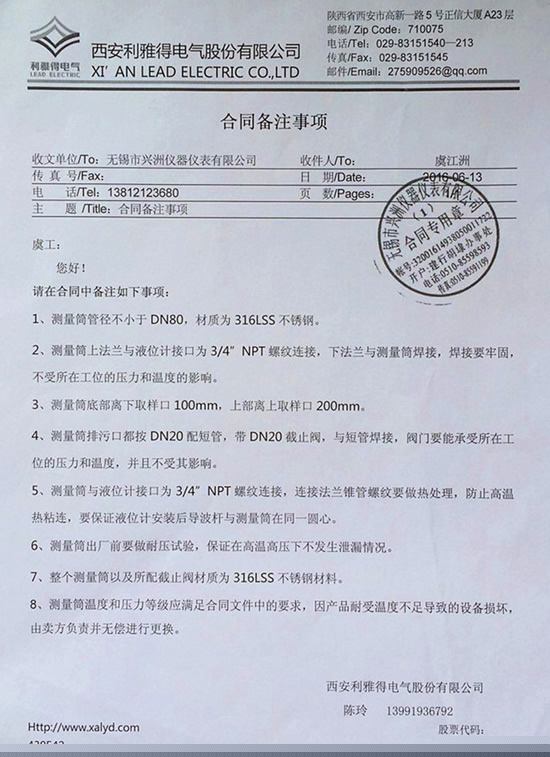

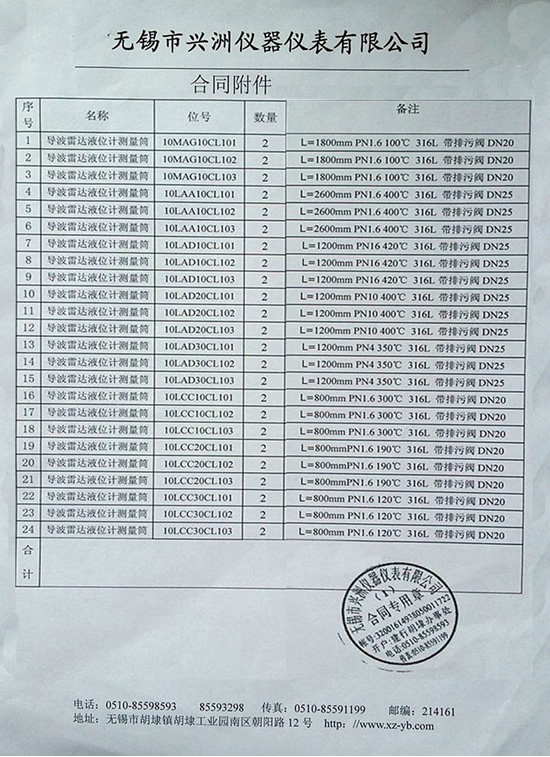

  配套单位:西安利雅得电气股份有限公司把选型单位的一切技术规范等作为合同的附件列入合同的备注事项中,作为合同的附件,详见:《合同附件》;《合同备注事项》。

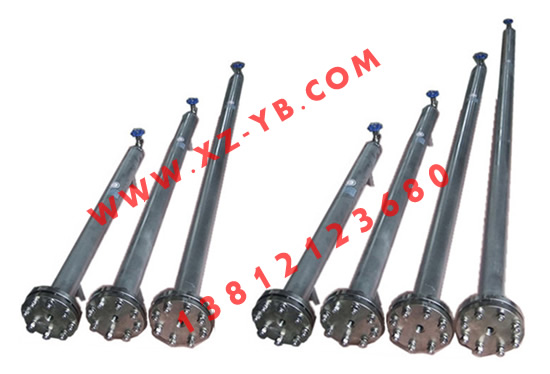

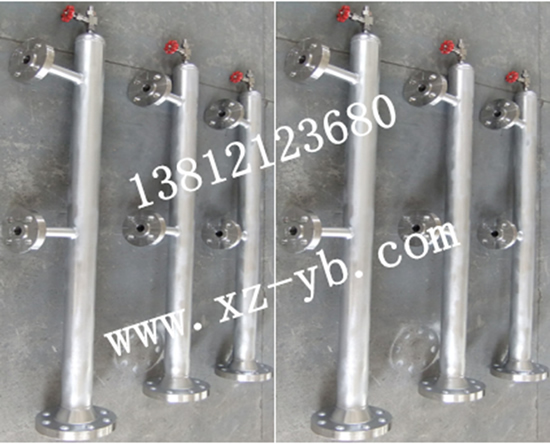

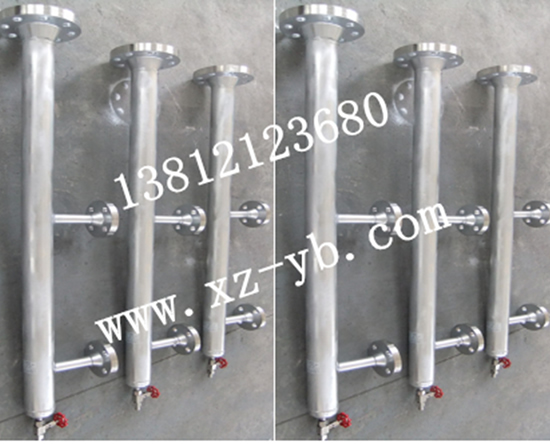

XZUDZ-Ⅲ-DLC-4000型导波雷达液位计测量筒正面(立式图)

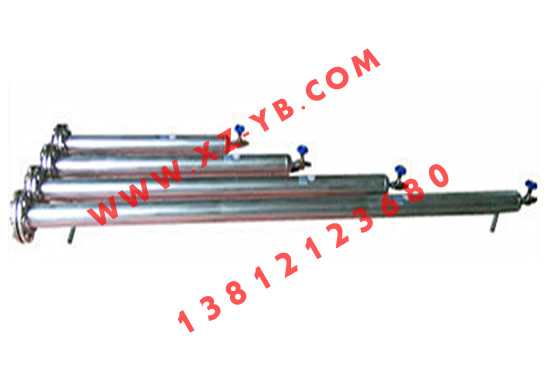

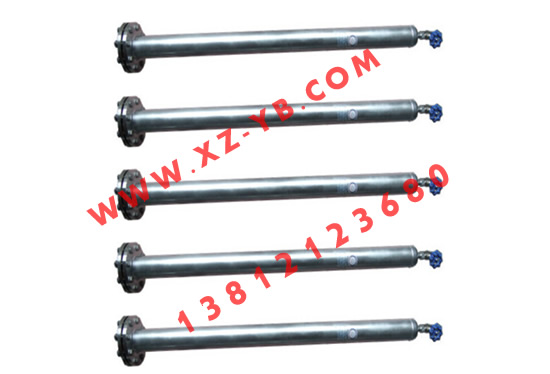

XZUDZ-Ⅲ-DLC-4000型导波雷达液位计测量筒横式图(法兰右侧)


XZUDZ-Ⅲ-DLC-4000型导波雷达液位计测量筒横式图(法兰左侧)


XZUDZ-Ⅲ-DLC-4000型导波雷达液位计测量筒(各种规格尺寸图)


XZUDZ-Ⅲ-DLC-4000型导波雷达液位计测量筒(各种规格尺寸图 法兰面)


XZUDZ-Ⅲ-DLC-4000型导波雷达液位计测量筒(各种规格尺寸图 排污口面)






    XZUDZ-Ⅲ导波雷达测量筒,又称导波雷达旁通管,中心距,L=2000mm,应用在安徽淮南平圩电厂三期:2*1000MW燃煤发电机组上。

    XZUDZ-Ⅲ导波雷达测量筒,又称导波雷达旁通管,中心距,L=1300mm,应用在安徽淮南平圩电厂三期:2*1000MW燃煤发电机组上。

    XZUDZ-Ⅲ导波雷达测量筒,又称导波雷达旁通管,中心距,L=1000mm,应用在安徽淮南平圩电厂三期:2*1000MW燃煤发电机组上。

    以上三种规格XZUDZ-Ⅲ导波雷达测量筒,又称导波雷达旁通管的技术要求:
    1、测量筒连通管接管尺寸与设备尺寸应一致,长度“L”连通管与法兰之间的距离要有客户据实际工艺生产状况确定;
    2、测量筒连通管上的法兰与设备法兰标准要一致;
    3、测量筒“H”量程尺寸与设备尺寸应一致;
    4、耐压试验压力为40Kg;
    5、所有过程连接法兰标准厚度参照HGIT20592-2009相应参数定;
    6、缠绕、双头螺栓、六角螺母、法兰盖、法兰、接管、筒体、下端接头、针型阀体等的标准、技术要求、材质,用户在确定合作需要时,我公司(XINGZHOU®)提供技术图纸,供你们选型,参考对照。
    本产品选型、设计、技术沟通、相互交流请与我公司(XINGZHOU®)总工程师办公室联系。
    虞江洲 Email:3914295@qq.com 手机:13812123680 电话:0510-85593298
    传真:0510-85591199 其他产品需要浏览请登录:WWW.XZ-YB.COM网站
    本公司以:技术至上、质量至上、服务至上、用户至上的理念。认真、细致、达实地把事做好。做到:选得放心、用得安心、愉快合作、机会无量。
    本产品的解释权归:无锡市兴洲仪器仪表有限公司、无锡市胡埭(DAI)仪表厂。
