XZ系列电量变送器


                      一、XZ型电量变送器通用技术条件:
    引用标准及规则:GB/T13850—1998《交流电量转换为模拟量或数字信号的电测量变送器》
    准确度:±0.2%  ±0.5%
    稳定度:符合GB/T13850—1998
    工作环境:温度:-10℃~50℃    湿度:10~90%(无凝露)
    贮藏条件:温度一40~70℃       湿度:10~95%(无凝露)
    工频耐压:输入/输出/外壳间:AC 2KV/min
    绝缘电阻:≥20MΩ
    冲击电压:5KV,12/50US(峰值)
    平均无故障时间:≥30000h
    响应时间:≤400ms
    工作频率:50Hz±10%
    输出负载:电流:当辅助电源>24时,RL≤600Ω;当辅助电源为+12V、24V时,RL≤300Ω
             电压:R L≥25KΩ
    输出波纹:≤2C%
    输入功耗:电压回路:<0.2VA/100V.电流回路:<0.1VA/5A
    过载能力:电流:2倍连续30倍1秒     电压:2倍连续
    校正幅度:满度±10%    零位±1%
    辅助电源:AC、DCl10、220V±15%、DCl2V、DC24V、或用户选择
    电源功耗:单路<3VA    双组合<5VA    三组台<6VA
    外形尺寸:(I类)82×24×110mm3    (Ⅱ类)65×70×106mm3
             (Ⅲ类)82×70×106mm3    (Ⅳ类)100×70×106mm 3
    罩壳材料:聚碳酸脂(阻燃)
    安装方式:壁挂式或NS35型导轨嵌入式安装。

                       二、XZ型变送器外壳图型及安装尺寸说明:
    本厂生产的电量变送器,按外型的大小分为四种:Ⅰ类、Ⅱ类、Ⅲ类、Ⅳ类。其中I类、Ⅱ类、Ⅲ类是单路变送器外壳(属于NS35型导轨嵌入式安装),Ⅳ类是多路变送器和功率变送器外壳(壁挂式或Ns35型导轨嵌入式安装)。

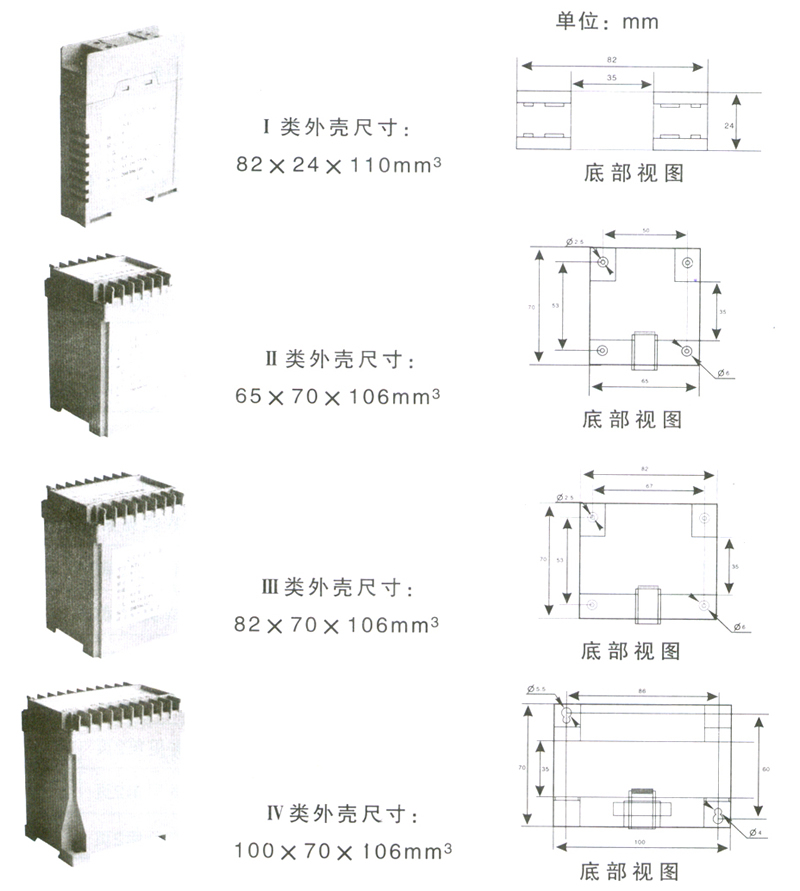

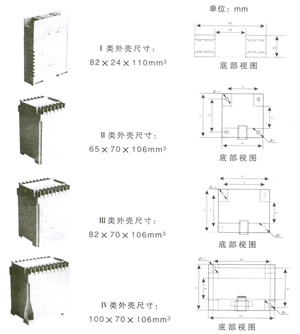

    外壳图型尺寸:(点击放大)



                              三、交流电流、电压变送器
★功能:交流电流、交流电压变送器是一种能将被测交流电流、电压转换成按线性比例输出的直流电流或电压的仪器。
    广泛应用于电力、邮电、石油、煤炭、治金、铁道、市政、等部门的电气装置,自动控制以及调度系统。
    特别应指出的是真有效值变换的交流电流、电压变送器,在波形失真场合也能保证测量的精度。
    交流电流、电压变送器具有以下的特点:
    1、准确度高。
    2、整个量程范围内都有极高的线性度。
    3、集成化程度高,结构简单,优良的温度特-陛和长期工作稳定性,使变送器免于定期校验。
★产品名称及型号:
名       称 型号 外  壳  类  型
单交流电流变送器(平均值) XZI Ⅰ类、Ⅱ类、Ⅲ类、Ⅳ类详见外壳图形
单交流电压变送器(平均值) XZV Ⅰ类、Ⅱ类、Ⅲ类、Ⅳ类详见外壳图形
单交流电流变送器(真有效值) XZIR Ⅰ类、Ⅱ类、Ⅲ类、Ⅳ类详见外壳图形
单交流电压变送器(真有效值) XZVR Ⅰ类、Ⅱ类、Ⅲ类、Ⅳ类详见外壳图形
二组合交流电流变送器(平均值) XZ2I Ⅲ类、Ⅳ类详见外壳图形
二组合交流电压变送器(平均值) XZ2V Ⅲ类、Ⅳ类详见外壳图形
二组合交流电流变送器(真有效值) XZ2IR Ⅲ类、Ⅳ类详见外壳图形
二组合交流电压变送器(真有效值) XZ2VR Ⅲ类、Ⅳ类详见外壳图形
三组合交流电流变送器(平均值) XZ3I Ⅳ类详见外壳图形
三组合交流电压变送器(平均值) XZ3V Ⅳ类详见外壳图形
三组合交流电流变送器(真有效值) XZ3IR Ⅳ类详见外壳图形
三组合交流电压变送器(真有效值) XZ3VR Ⅳ类详见外壳图形

★主要技术规格:
    精度等级:0.2级    0.5级
    输入、输出、辅助电源及其它参数

An输入电流 Vn输入电压 Pn辅助电源 Fn频率 On输出 负载电阻
A1:0~1A V1:0~120V P1:AC110V F1:50Hz O1:0~1mA ≤12000Ω
A2:0~5A V2:0~260V P2:AC220V F2:60Hz O2:0~20mA ≤600Ω
A3:0~10A V3:0~450V P3:AC110V F3:400Hz O3:4~20mA ≤600Ω
A4:用户自定 V4:用户自定 P4:AC220V   O4:0~5mA ≤2400Ω
    P5:AC24V   O5:0~10mA ≤1200Ω
    P6:AC12V   O6:0~1V ≤500Ω
    P7:用户自定   O7:0~5V ≤2500Ω
        O8:0~10V ≤5000Ω
        O9:2~10V ≤5000Ω
        O10:1~5V ≤2500Ω

★接线图:(点击放大)

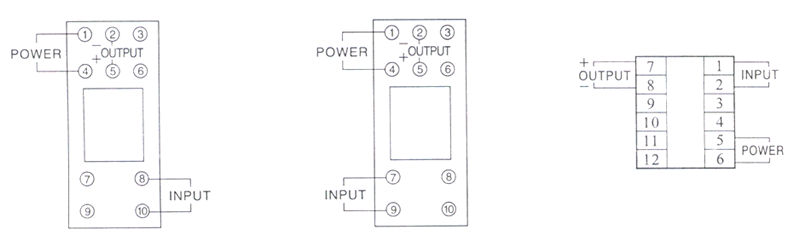

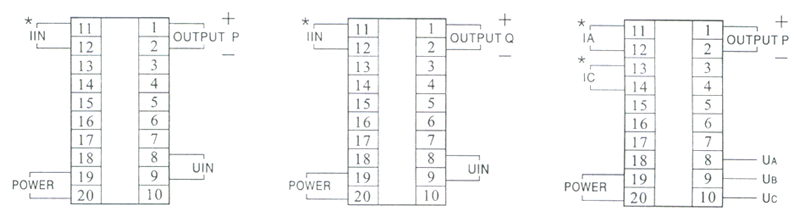

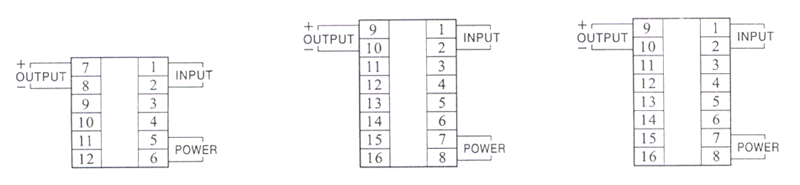

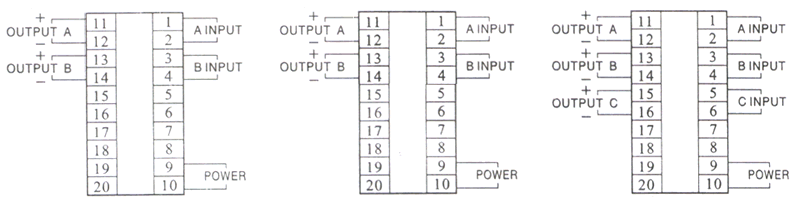

XZI(R)(I类)    XZV(R)(I类)    XZI(R)(II类)
XZV(R)(II类)    XZI(R)(III类)    XZV(R)(III类)

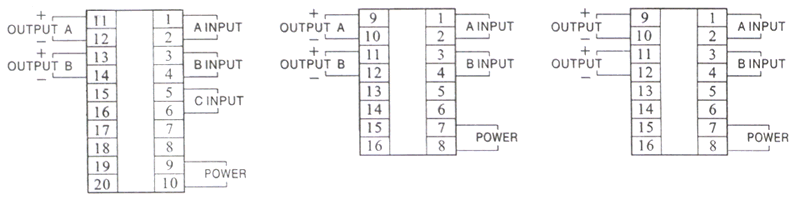

XZ2I(R)(IV类)    XZ2V(R)(IV类)    XZ3I(R)(IV类)
XZ3V(R)(IV类)    XZ2I(R)(III类)    XZ2V(R)(III类)

★校正(校准电位器为仪表校准专用,非专业人员禁止调校)
★注意事项:
    ①变送器需预热30分钟方能作精确测量。
    ②信号输入、变送输出、辅助电源的接线一定正确。
    ③若要校验仪表、校验仪器应优于0 1级才能保证校验精度。
    ④无标准仪器及非专业人员切勿进行调校。
★保质说明:
    ①本产品保质期为一年。
    ②一年内.出现质量问题.原因在于供方,免维修费用。
    ③超过保质期的.将根据实际情况收取部分费用。
    定货须知:

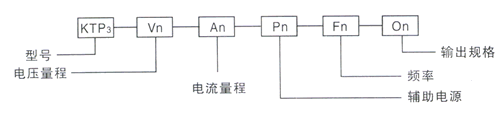

    签订订货合同时请详细写明所需的型号、规格,对应所选择的型号

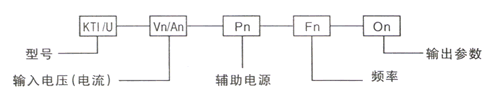

    按下列格式将代号填入,特殊规格用文字说明。

例1:XZI-A2-P2-F1-O1-0.5
     XZI型有源单交流电流变送器
     输入:0~5A
     辅助电源:Ac220V
     频率:50Hz
     输出:0~1mA
★安装方式及安装尺寸(详见外壳图形):采用DlN导轨和螺钉两种安装方式,导轨宽度35mm。螺钉大小为M3×12。

                                四、频率变送器:
★功能:
    本系列变送器是以单片机为核心,采用最新算法,实现交流电路的精确测量并隔离变送输出标准的直流电流或直流电压的仪器。配以相应的指示仪表或装置可实现对电网中的频率的测量和控制。广泛应用于电力、邮电、石油、化工、机电、煤炭、铁道、市政、给水、等部门的电气测量.自动控制以及调度系统。在国内同类产品处于领先水平。
★产品名称及型号
    频率变送器:型号:KTF(1l类外壳见第2页)
★主要技术规格
    精度等级:0.5级0 2级
    输入、输出、辅助电源及其他参数

Vn输入电压 Fn频率量程 Pn辅助电源 On输出 负载电阻
V1:0~100V F1:45~55Hz P1:AC110V O1:0~5V ≤2500Ω
V2:0~220V F2:48~52Hz P2:AC220V O2:1~5V ≤2500Ω
V3:0~270V F3:0~10KHz P3:AC110V O3:0~20mA ≤600Ω
V4:0~380V F4:用户自定 P4:AC220V O4:4~20mA ≤600Ω
V5:用户自定   P5:AC24V O5:用户自定
    P6:AC12V
    P7:用户自定

★接线图:


★校正(校正电位器为仪表校准专用,非专业人员禁止调校)
★注意事项:
    1、连接线必须用屏蔽线,且电源线、输入线和输出线必须分离。
    2、使用环境应导电尘埃和无腐蚀金属和破坏绝缘的气体存在,海拔高度小于2500米。
    3、产品出厂时已经调校好零点和精度,请勿随意调整。
★定货须知

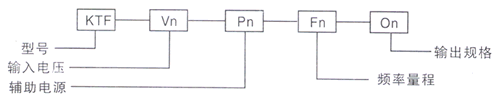

    签订订货合同时请详细写明所需的型号、规格,对应所选择的型号按下列格式将代号填入,特殊规格用文字说明。


    例1:XZF-V1-P3-F1-O4-0.5
        输入:AClOOV
        辅助电源:DCll0V
        量程:45~55Hz
        输出规格:4~20mA
★安装方式及安装尺寸(详见外壳图形):
    采用DfN导轨和螺钉两种安装方式,导轨宽度35mm。

                          五、有功、无功、电流组合功率变送器
★功能:
    有功功率变送器、无功功率变送器是一种将被测有功和无功功率转换成按成线性比例输出的直流电流或直流电压。并能反应出被测功率的传输方向。适用于各种单相、三相三线和三相四线系统,广泛用于石油、邮电、j台金、铁道、市政、电力等部门的电气装置.
★产品名称及型号:

名       称 型号 外  壳  类  型
单相有功功率变送器 XZP1 Ⅲ类、Ⅳ类详见外壳图形
单相无功功率变送器 XZQ1 Ⅲ类、Ⅳ类详见外壳图形
三相三线有功功率变送器 XZP3 Ⅳ类详见外壳图形
三相三线无功功率变送器 XZQ3 Ⅳ类详见外壳图形
三相有无功功率组合变送器 XZPQ3 Ⅳ类详见外壳图形
三相三线有功电流组合变送器 XZPI3 Ⅳ类详见外壳图形
三相三线无功电流组合变送器 XZQI3 Ⅳ类详见外壳图形
三相三线有无功电流组合变送器 XZPQI3 Ⅳ类详见外壳图形
三相四线有功功率变送器 XZP4 Ⅳ类详见外壳图形
三相四线无功功率变送器 XZQ4 Ⅳ类详见外壳图形

★主要技术规格:
    精度等级:0.2级    0.5级
    输入、输出、辅助电源及其他参数

An输入电流 Vn输入电压 Pn辅助电源 Fn频率 On输出 负载电阻
A1:0~1A V1:0~100V P1:AC110V F1:50Hz O1:0~1mA ≤12000Ω
A2:0~5A V2:0~220V P2:AC220V F2:60Hz O2:0~20mA ≤600Ω
A3:0~10A V3:0~270V P3:AC110V F3:400Hz O3:4~20mA ≤600Ω
A4:用户自定 V4:0~450V P4:AC220V   O4:0~5mA ≤2400Ω
  V4:用户自定 P5:AC24V   O5:0~10mA ≤1200Ω
    P6:AC12V   O6:4~12~20mA ≤600Ω
    P7:用户自定   O7:0~1V ≤500Ω
        O8:0~5V ≤2500Ω
        O9:0~10V ≤5000Ω
        O10:1~5V ≤2500Ω

标准输入满度值(W/Var):

型    号 接 线 标准输入满度值(W/Var)
V1(100V) V2(200V) V3(270V) V4(400V)
1A 5A 1A 5A 1A 5A 1A 5A
XZP1、XZQI 单相 100 500 200 1000 250 1300 400 2000
XZPQ3、XZQ3 三相三线 173 866 400 2000 500 2500 700 3500
XZP4、XZQ4 三相四线 300 1500 600 3000 800 4000 1200 6000

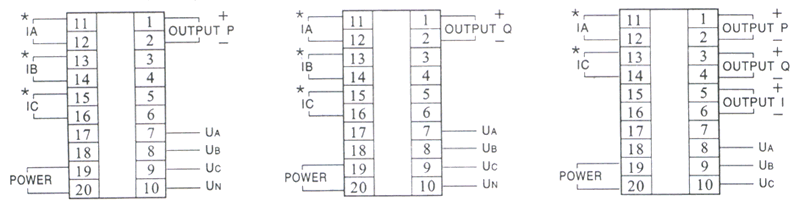

★接线图:(点击放大)

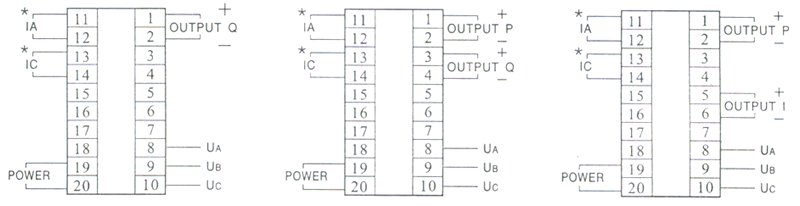

XZP1(IV类)    XZQ1(IV类)    XZP3(IV类)

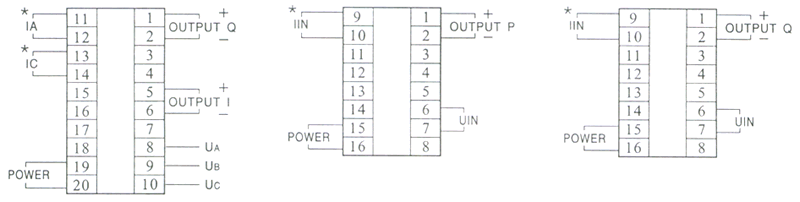

XZQ3(IV类)    XZPQ3(IV类)    XZPI3(R)(IV类)
XZQI3(I类)    XZP1(III类)    XZQ1(III类)
XZ3V(R)(IV类)    XZ2I(R)(III类)    XZ2V(R)(III类)

★校正(校正电位器为仪表校准专用,非专业人员禁止调校)
★注意事项:
    1、连接线必须用屏蔽线,且电源线、输入线和输出线必须分离。
    2、使用环境应导电尘埃和无腐蚀金属和破坏绝缘的气体存在,海拔高度小于2500米。
    3、产品出厂时已经调校好零点和精度,请勿随意调整。
★订货须知:
    签订订货合同时请详细写明所需的型号、规格,对应所选择的型号按下列格式将代号填入,特殊规格用文字说明。

    例1:XZP3-V1-A2-P2-F1-O3-0.5
         输入:100V、5A
         辅助电源:AC220V
         频率:50Hz
         输出:4~20mA
★安装方式及安装尺寸(详见外壳图形):
    采用DIKJ导轨和螺钉两种安装方式,导轨宽度35mm,螺钉大小为M4×12。

                          六、直流隔离变送器
★功能:KTD系列直流变送器采用美国进口ISO系列隔离放大器。将被测直流电压、直流电流转换成按线性比例互相电气隔离的不同直流电压或直流电流信号的变换器。配以相应的指示仪表或装置可实现对直流电流、电压的测量和控制,广泛应用于电力、邮电、石油、化工、机电、煤炭、铁道、市政、给水、等部门的电气测量。自动控制以及调度系统。
★产品名称及型号

名       称 型号 外  壳  类  型
直流电流变送器 XZDI Ⅰ类、Ⅲ类详见外壳图形
双路直流电流变送器 XZD2I Ⅰ类、Ⅲ类详见外壳图形
直流电压变送器 XZDV Ⅰ类、Ⅲ类详见外壳图形
双路直流电压变送器 XZD2V Ⅰ类、Ⅲ类详见外壳图形

★主要技术规格:
    精度等级:0.2级    0.5级
    输入、输出、辅助电源及其他参数

An输入电流 Vn输入电压 Pn辅助电源 On输出 负载电阻
A1:0~1mA V1:0~5V P1:AC110V O1:0~5V ≤2500Ω
A2:0~10mA V2:0~60V P2:AC220V O2:1~5V ≤2500Ω
A3:4~20mA V3:0~130V P3:AC110V O3:0~20mA ≤600Ω
A4:0~±1mA V1:0~260V P4:AC220V O4:4~20mA ≤600Ω
A5:0~±10mA V2:0~300V P5:AC24V O5:0~±5V ≤2500Ω
A6:4~12~20mA V3:0~450V P6:AC12V O6:0~±20mA ≤600Ω
A7:0~1A V2:0~75mV P7:用户自定 O7:4~12~20mA ≤600Ω
A8:0~5A V3:0~±75mV   O8:用户自定
A9:0~10A V4:用户自定
A10:用户自定

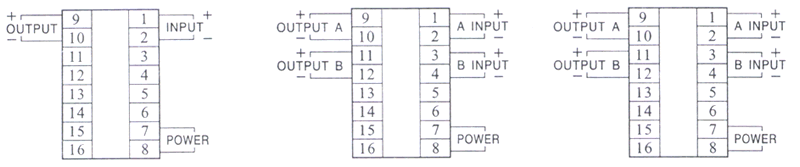

★接线图:(点击放大)

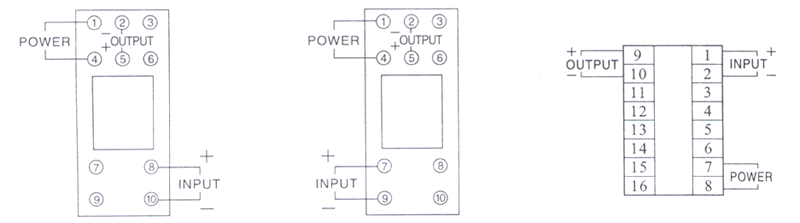

XZDI(I类)      XZDV(I类)    XZDI(III类)
XZDV(III类)    XZD2I(III类)    XZD2V(III类)

    校正(校正电位器为仪表校准专用,非专业人员禁止调校)
    注意事项:
    1、连接线必须用屏蔽线,且电源线、输入线和输出线必须分离。
    2、使用环境应导电尘埃和无腐蚀金属和破坏绝缘的气体存在。海拔高度小于2500米。
    3、产品出厂时已经调校好零点和精度,请勿随意调整。
    定货须知:

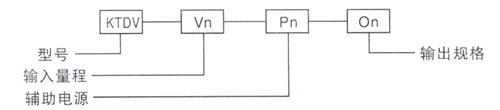

    签订订货台同时请详细写明所需的型号、规格,对应所选择的型号按下列格式将代号填入,特殊规格用文字说明。

    例1:XZDV-V3-P2-04-O.5
         输入:ACl32V
         辅助电源:AC220V
         输出规格:4~20mA
★安装方式及安装尺寸(详见外壳图形):
    采用DIN导轨和螺钉两种安装方式,导轨宽度35mm。


一、智能转速表系列
SZC-系列防爆智能转速表
SZC-07型智能转速表
★ SZC-04型/SZC-04B型系列智能转速表
★ SZC-04型/SZC-04B型智能转速表、现场安装墙挂式智能转速表
★ XZS-009型齿轮式转速传感器(替代德国BRAUN公司BR A5S09型)
★ SZCB-01型磁性转速传感器
   CS-3三线制转速传感器
★ SZC-04型大屏幕转速显示仪
★DZC-02型电子型模拟转速表
二、一体化变送、显示,测量装置
★ DFY-系列变送器、ADS-CB-1000 型系列一体化风压变送器
★ DFY-系列多路风压测量装置(显示部分)
西特C268MR电容式风压测量装置
DFY-900系列炉膛负压表(传感器)变送器
★ DFY-901A型智能压差表
★ DPC-200型压差控制器
★ XZMK-20B智能脉冲控制器、XZMK-36B系列智能脉冲控制器
★ XZDFC-01型系列电磁阀控制箱、XZDFC-02型系列电磁阀控制箱
★ WFY-90型智能炉膛负压表
★ PFD-型系列防堵风压取样器(碳钢和不锈钢)
★ 风压防堵取样器(应用在烟气脱硫上)
HFD-I型、HFD-II型自清灰式防堵风压取样装置
★ Y型防堵风压取样吹气装置、P系列风压取样防堵吹扫装置
YBXC-系列自补偿连续风压测量防堵吹扫装置
YBXC-系列自补偿连续风压测量防堵吹扫装置
★ BFC-系列补偿式风压测量防堵吹扫装置
★ FYQ型风压取样器(防堵器)
★ XLB/ANB系列兴力巴、阿牛巴流量计
★ 补偿式风压测量防堵吹扫装置
三、双色水位指示仪、监控仪系列、XZWMC-2000超声波物位仪
UYB系列 高温高压电容式液位计变送器
★ ZWI-II系列双色模拟水位指示仪
★ ZWIK-多路水位报警控制仪
★ SXY2-液位监控仪
★ SZD系列液位调节仪
★ UDZ-系列水位电极测量筒
★ UDX-51(52)型系列电接点报警器
★ UDX-41(42)型系列电极式极限水位报警仪
★ XZY-23型智能电接点水位计
★ XZY-大屏幕智能可编程液位计
★ XMZ系列电接点液位指示报警仪
★ UDZ-Ⅲ水位表测量筒量程分布
★ UHZ-52Z系列侧装式磁翻柱液位计
★ HG/T21584-95、HG2742-95磁翻柱(板)远传:4-20mA输出
★ UNS系列彩色石英管液位计
★ UQZ、UQK系列液位计
★ 玻璃板式液位计
★ HG5-80系列液位计
★ HG51422-81防霜液位计
★ 浮球式系列液位报警控制器
★ 浮球式系列液位远传变送器
XZWMC-2000超声波物位仪
四、智能温度巡测、记录仪系列
★ XMD-105G(D)-E系列智能温度(压力)巡测仪、智能温度(压力)巡测记录仪
★ XMD-106系列智能温度巡测仪
五、智能流量积算仪系列、电磁流量计、涡街流量变送器
★ XSF-2000型全通用智能流量积算仪
XSF-2000Ⅲ磁卡式通用感应智能流量仪
XSF-2000A智能计量泵计量仪
XZLDE-系列电磁流量计
※ LUGB型涡街流量变送器
六、氧化锆氧量分析仪系列
ZOY-系列氧化锆智能氧量仪
★高温氧化锆定氧探头
★中高温氧化锆定氧探头
★氧化锆定氧探头
★氧化锆微量氧测定元件
氧化锆探头烟道保护管
七、智能通用数显仪系列
★ JZ-5000型系列通用智能显示/控制仪
★ JZ-5000-D型智能数显PID调节仪
★ ZWSS-2型系列通用双通道智能数显仪
★ JZ-5000-G智能光柱式数显仪
★ ATMWK-ⅡB温度控制仪
八、闪光报警器、音响器
★ XXS-03A信号闪光报警器
★ XB-3200信号闪光报警器
★ XXS-28A型报警器音响装置
九、变送器系列 、XZDDG-2004型一体化电导变送器、XZPHG-20041型一体化酸度变送器、XZDDG-2002型电导率一体化变送器、XZPHG-20031型酸度一体化变送器
法兰杆入式电导一体化变送器 输出:4-20mA
法兰杆入式酸度一体化变送器 输出:4-20mA
螺纹安装:XZDDG-2004型一体化电导率变送器
螺纹安装:XZPHG-20041型一体化酸度变送器
法兰杆式插入式:XZDDG-2002型电导率一体化变送器
法兰杆式插入式:XZPHG-20031型酸度一体化变送器
★ 电容式1151压力差压变送器
智能3051、3351压力差压变送器
★ 汽轮机监视保护仪表
BP-800型带法兰盘压力变送器
★ BP-900系列投入式液位变送器
★ XZLT01电感式液位变送器
★ Y系列电量送变器
★ XZ系列电量送变器
★ S-系列热电阻、热电偶单双路变送器
★ 温度仪表(热电阻、热电偶)
SBWZ/R系列一体化温度变送器模块
★ 湿度、温湿度变送器
★ SFP-系列配电器
★ SFG型-系列信号隔离器/转换器
十、电源箱
★ SFY-系列仪表电源箱(1A,2A,3A,5A,10A,15A
★ UPS-3000不间断电源
十一、节流装置、平衡容器
节流装置(孔板)
★ FP型-单室、双室平衡容器
FP-64A单室平衡容器(超高压,工作压力40MPa)

   FP-64B双室平衡容器
★ 集气器、沉降器
★ 冷凝器
★ 隔离器
十二、电动操作显示器
★ ZCX-系列电动操作显示器
★ DFD-系列操作器
★ 伺服控制PID调节器
★ 电动伺服操作器
★ 电动操作器
★ 位置发送器
★ 伺服放大器
★ 球型铰链机构
★ SM单相伺服电机
★ 电动执行机构
★ 角行程电动执行机构
★ 直行程电动执行机构
★ 电动调节蝶阀
★ 电动单、双座调节阀
★ 电动套筒调节阀
★ 电动三通调节阀
十三、校验仪系列
★ XZ-4000型手持式智能信号发生校验仪
★ XZ-6000型便携式精密压力,风压校验仪
十四、汽轮机监视保护仪表、汽轮机组油动机行程传感器
★ 汽轮机监视保护仪表
轴向位移传感器(变送器)、轴向位移监控仪、振动传感器(变送器)、振动监控仪、汽缸、热膨胀行程传感器、热膨胀行程监控仪、油箱、油位行程监控仪、胀差传感器、胀差监控仪
★ SZ-5磁电式速度传感器
汽轮机组油动机行程传感器
十五、数据采集、热网管理系统
IDAS系列智能数据采集网络
★ 数据采集系统(一)
★ 数据采集系统(二)
★ 数据采集卡系列
★ JZ-3000型热电厂供汽热网计算机管理系统
★ XZ-893分布式监督控制与数据采集系统
十六、工业自动化仪表盘
★ 工业自动化控制系统(K-系列工业自动化仪表盘
十七、智能水质电参数测量仪、智能电化学水分析仪表、数据采集、汽水取样架、智能集成
智能水质电参数测量仪系列
智能电导仪、智能酸度仪

一体化HD-20型电导变送器 输出:4-20MA
一体化HD-20型酸度变送器 输出:4-20MA
★ 电化学水分析实验室仪表系列
电化学水分析工业在线仪表系列
在线智能酸度计、工业PH计
在线酸度、电导变送器
在线智能电导率仪
在线智能溶氧仪
在线智能酸、碱浓度计
★ 电化学水分析工程系列(数据采集系统、汽水取样架)
十八、压力表
★ 压力表
十九、无纸记录仪
★ 智能无纸记录仪(1~3路横式、竖式)
★ 智能无纸记录仪(1~20路方形)
二十、其他
★ LPF电缆浮球液位开关
★ MF浮球开关
★ RT系列阻旋料位开关
★ 微型阻旋料位开关RT10
★ K系列滚珠式振动器
★ DK1-3D单极电源开关  SK1-3D双极电源开关
DK1-3D-A、SK1-3D-B单双极电源开关(螺丝安装及卡装式通用型)
★ FJXH2系列防雨型接线盒
二十一、分析仪器传感器电极系列
电导率电极、ORP氧化还原电极
PH电极
特殊用途PH电极、PNa电极
工业在线电极
