Y型防堵风压取样吹气装置

Y型防堵风压取样吹气装置
(引进日本和美国技术)



特点:
1、彻底防止煤粉管道、炉膛负压和烟道负压测量管道中心的堵塞。
2、不影响原测量值的精度。
3、不需要进行人工吹扫,减轻了工人劳动强度。
4、可保护炉膛负压自动及有关保护的正常投运。
5、本装置尺寸小,安装简便。

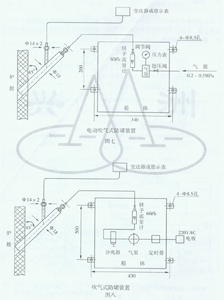

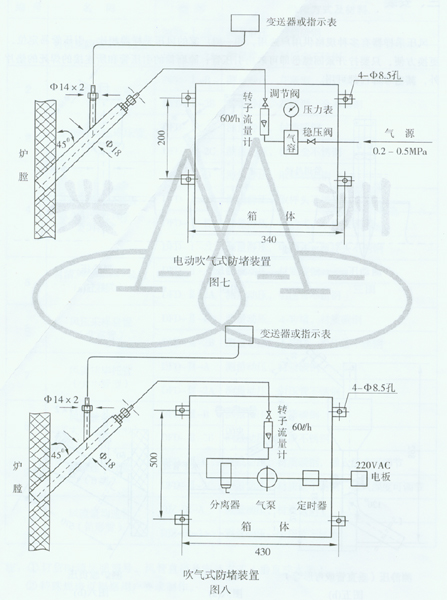

6、吹气式防堵装置:
    本装置适用于炉膛、烟道中尘灰较浓处的压力测量,由于连续吹气,可防止取样头堵塞。
    吹气式防堵装置由压力取样头和恒气流控制箱二部分组成。恒气流控制箱内装有减压稳压阀、压力表、转子流量计和流量调节阀。气源为0.2~0.5MPa(干燥清洁的空气)。
    工作时调节减压稳压阀,其输出为0.1MPa,再调流量控制阀,输出为60L/h。控制箱可做成单点、双点、三点、四点输出,即可配四个测量点。用户选用请注明测量点数。
7、电动防堵装置:
电动防堵装置由压力取样头和电动气源恒气流箱组成。电动气源恒气流箱内装有定时器、气泵、分离器、转子流量计等。供电电源220VAC,50Hz,气泵功率100W,定时器绿灯亮时工作,设定10分钟(可调),红灯亮时定时器断开,设定1小时(可调),再启动气泵,如此循环工作,调节电动气泵一侧的针形阀,使压力表指示为0.1MPa,调节流量计阀,指示60L/h。
    本装置可配1~4个测量点,用户选用时请注明测量点数。



P 系列风压取样防堵吹扫装置可分为三大类:
⑴ P 型风压取样防堵吹扫装置
⑵ P-D 型风压取样电动防堵吹扫装置
⑶ P-F 型气源分配箱
P 系列风压取样防堵吹扫装置的技术条件和要求 :
1 . P 型风压取样防堵吹扫装置
该装置要求电厂供给 0.5 ~ 20 Kg 气源,气源的质量最好是净的仪表气源。如电厂不具备高质量的仪表气源即一般气源亦可使用,此气源进入该装置内的油水分离器(进口产品)进行气源净化,并经减压、稳压到仪表直到取样头。该装置可与 P-F 型气源分配臬配套使用。

2 . P-D 型风压取样电动防堵吹扫装置
该装置只需电厂提供 220V 电源,当接通电源吹扫装置内的定时器、气泵等全部设备即会有序的正常动作。

3 . P-F 型气源分配箱
该设备为配套 P 型风压取样防堵吹扫装置的气源辅助装置或配套其他设备进行吹扫用。


YBXC-007A系列自动补偿式风压测量防堵吹扫装置探头
带卡套并用专用定制手动球阀安装固定支架

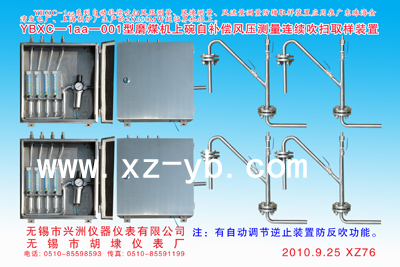

YBXC-1aa-001型磨煤机上碗自补偿风压测量连续吹扫取样装置

    YBXC-1aa系列自动补偿吹扫风压测量、风速测量、风流量测量防堵取样装置应用在广东珠海金湾发电厂、上海锅炉厂生产的2*600MW超临界机组上,有自动调节逆止装置防反吹功能。

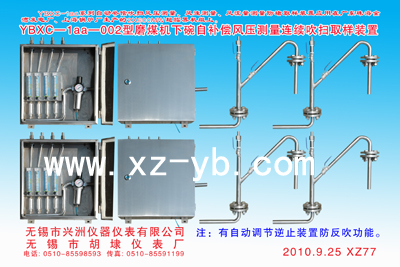

YBXC-1aa-002型磨煤机下碗自补偿风压测量连续吹扫取样装置

    YBXC-1aa系列自动补偿吹扫风压测量、风速测量、风流量测量防堵取样装置应用在广东珠海金湾发电厂、上海锅炉厂生产的2*600MW超临界机组上,有自动调节逆止装置防反吹功能。

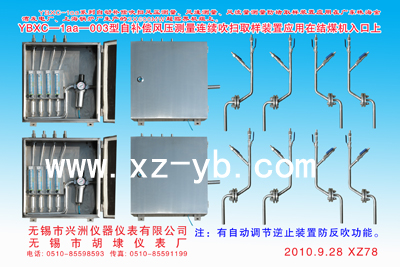

YBXC-1aa-003型自补偿风压测量连续吹扫取样装置应用在磨煤机入口上

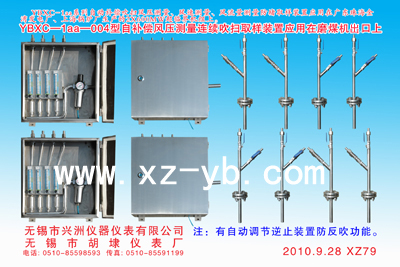

YBXC-1aa-004型自补偿风压测量连续吹扫取样装置应用在磨煤机 出口上

        YBXC-1aa系列自动补偿吹扫风压测量、风速测量、风流量测量防堵取样装置应用在广东珠海金湾发电厂、上海锅炉厂生产的2*600MW超临界机组上,有自动调节逆止装置防反吹功能。

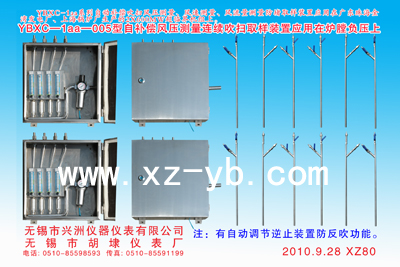

YBXC-1aa-005型自补偿风压测量连续吹扫取样装置应用在炉膛负压上

        YBXC-1aa系列自动补偿吹扫风压测量、风速测量、风流量测量防堵取样装置应用在广东珠海金湾发电厂、上海锅炉厂生产的2*600MW超临界机组上,有自动调节逆止装置防反吹功能。

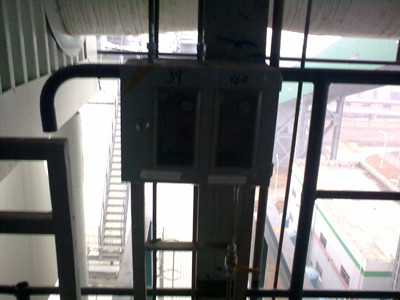

无锡市兴洲仪器仪表有限公司、无锡市胡埭仪表厂工程技术人员在600MW发电厂现场安装、调试及应用图片



    YBXC-(BFC-系列补偿式风压测量防堵吹扫装置)应用在铜陵发电厂五期工程300MW发电机组湿法烟气脱硫工程。
    YBXC-系列自补偿连续风压测量防堵吹扫装置应用发电厂、钢厂 、水泥厂,高炉煤气等等。
电力行业就用在流化床压,湿法烟气脱硫、回料阀、一次风、二次风、三次风、炉膛负压、分离器、冷渣器等等管道未然烬燃料物质正确有效取压及防堵,也可以应用在目前市场上常规、无法取得明显效果的高浓度杂物高粉尘取压的场合。
    YBXC-系列自补偿连续风压测量防堵吹扫装置采用为自补偿式连续吹扫、取压、用户收到明显效果。
主要技术参数:
1.YBXC-系列自补偿连续风压测量吹扫装置精度≤0.5mmH2O
2.提供气源压力≤1MPa(可稳压调节)
3.外吹扫耗气量:1M3/h~2M3/h;
4.内反吹扫耗气量:0~60NL/min(可调节)
5.工作温度:-20℃~80℃(可加装自动加温调节装置,适合冬天寒冷地区环境工作);
6.工作湿度:≤95%
7.自动气水分离:0.1~1MPa(自动气水分离器使用的系统压力、介质温度及调节范围符合该装置的技术条件);
YBXC-系列自补偿风压测量防堵吹扫装置的技术条件
1.单路、多路组合式整合连续吹扫(配备具有自动补偿装置,取样头和控制调节部分组成)配气箱采用的是吹气法补偿式结合分级过滤(气水分离)的工作原理。确保正常压力取样测量的精确度。
2.吹气法自补偿式装置配置:取样探头、分级过滤、压力调节装置、流量调节装置、控制器仪表阀管路、管接头、全部采用不锈钢材料,提高了整套装置的使用寿命。
3.自动气水分离器过滤装置采用全进口,表面流平性大于Ⅱ级(水、灰的排畅行能优良)。
4.保护箱的壳体至少用1.52~5mm的厚的钢板,框架由角钢或槽钢组成,正面配备相关标准大小的观察窗,外壳喷塑,防止腐蚀。技术指标相同,可采用全不绣钢壳体。
5.保护箱体壳防护等级为IP54,防水防尘,外壳色彩为英国标准RAL9018。
6.该装置根据客户的地区分布环境工作温度的变化,冬天的寒流的地区有自动加热装置、无加热装两种。安装差压、压力变送器,调节装置。安装用的变送器支架可以进行左右及前后调节,配备有各种接线端子。
7.该装置设有不小于6个供穿Φ14×2不锈钢管的孔,并且每个孔均带有密封塞,并且有设置电缆绝缘孔≥2个,同时具有不小于20mm厚的保温层。

注:YBXC-系列自补偿式连续风压测量防堵吹扫装置的产品设计、技术参数、技术条件、产品应用的解释权在无锡市兴洲仪器仪表有限公司、无锡市胡埭(DAI)仪表厂,咨询电话:0510-85598593 85593298
传真:0510-85591199 经营:13906183983 产品应用:13812123680


XZCS-01炉膛压力检测装置

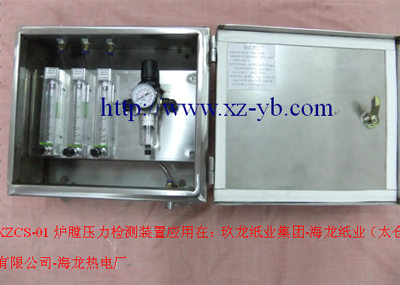

XZCS-01炉膛压力检测装置应用在:玖龙纸业集团-海龙纸业(太仓)有限公司-海龙热电厂

 XZCS-01炉膛压力检测装置

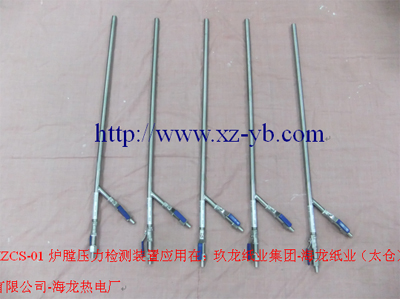

XZCS-01炉膛压力检测装置应用在:玖龙纸业集团-海龙纸业(太仓)有限公司-海龙热电厂


YBXC-Q-K-07型系列自动补偿式风压测量防堵连续吹扫装置

YBXC-Q-K-08型系列自动补偿式风压测量防堵连续吹扫装置

(应用在唐山洁城能源有限公司垃圾焚烧发电、循环硫化床工程上)


YBXC-Q-K-07型系列自动补偿式风压测量防堵连续吹扫装置(其中二套应用在密加器出口)
    无锡市胡埭(dai)仪表厂、无锡市兴洲仪器仪表有限公司生产的YBXC-Q-K-PN1.0MPa-DN20-142-C316L-07、YBXC-Q-K-07型系列自动补偿式风压测量防堵连续吹扫装置、YBXC-Q-K-08型系列自动补偿式风压测量防堵连续吹扫装置在唐山洁城能源有限公司(垃圾焚烧发电厂)循环硫化床工程上得到应用。锅炉为唐山锅炉厂生产,总装机容量为:12MW发电机组一台;25MW发电机组一台。
    唐山洁城能源有限公司对无锡市胡埭(dai)仪表厂、无锡市兴洲仪器仪表有限公司生产的YBXC-Q-K-07型系列自动补偿式风压测量防堵连续吹扫装置、YBXC-Q-K-08型系列自动补偿式风压测量防堵连续吹扫装置的技术要求:
1.YBXC-Q-K-07型、YBXC-Q-K-08型系列自动补偿式风压测量防堵连续吹扫装置应具有油、水、汽、调压过滤器:手动调节阀与油、汽、水分离过滤器,并具有自动排污功能,流量指示器,补偿装置,检测开关,检测孔和前端取样吹扫装置(2只万能球阀)组成。
2.前端取样吹扫装置的材质必须为耐高温不锈钢(型号为2520,最高耐温1300℃),两只万能球阀为不锈钢;
3.联系吹扫防堵吹扫控制装置的现场采用设备箱为3mm钢板,防护等级为IP56;
4.密相区出口两套,吹扫补偿探头尺寸定制;
5.每个控制装置为:分为3个通道和4个通道,共计数量为46点;
6.输入气源压力:0.1MPa—1.0MPa;
7.吹气流量调节范围:0-60ML/min(用户可以任意调节);
8.工作温度为:-20℃~85℃,相对湿度≤95%RH;
9.吹扫控制的吹扫气耗为:1M3/H;
10.测量误差:达到<0.5mmH2O;
11.用户可根据实际场合灵活选择管道的不同引出方向;
12.控制箱和测压点之间的连接管,输出补偿的压力值至变送器(俗称导压管),可采用φ14*2或φ16*3的不锈钢和无缝管连接;
13.控制箱和测压点之间的连接长度不受限制,500-1000m,用户需要可以加长。
    无锡市胡埭(dai)仪表厂、无锡市兴洲仪器仪表有限公司技术设计处可根据用户的特定要求制定设计和改造规划方案,完全满足用户的静态和动态、风速、风量的设计方案,制作成熟的产品,达到并满足用户的生产需要。

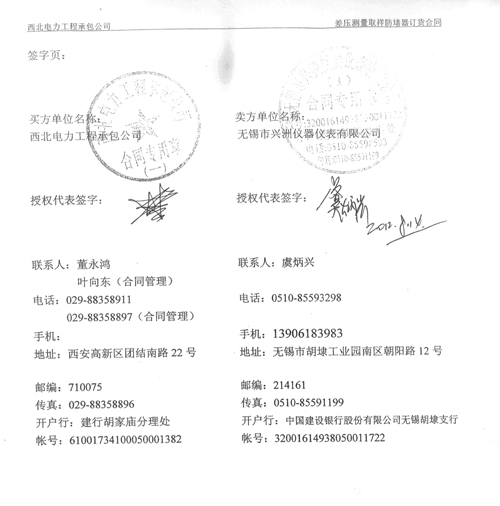

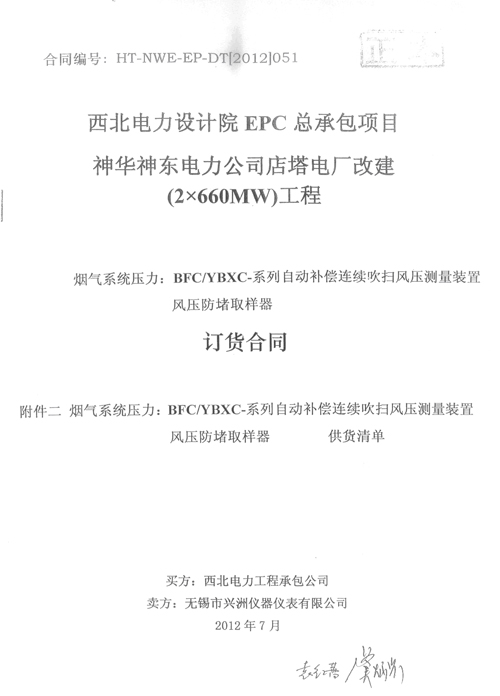

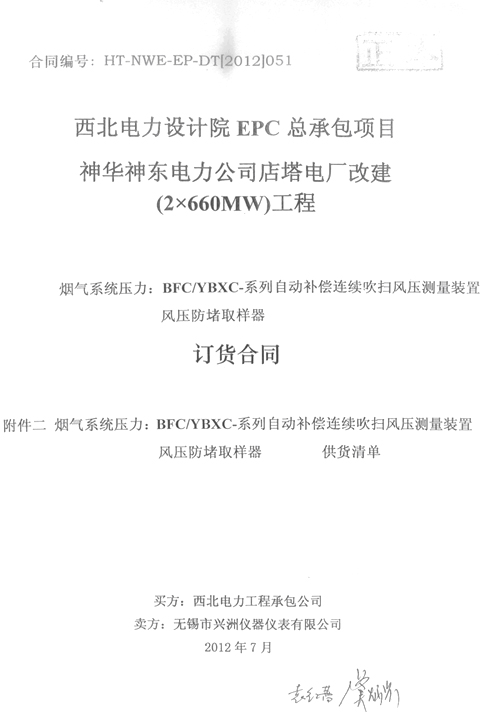

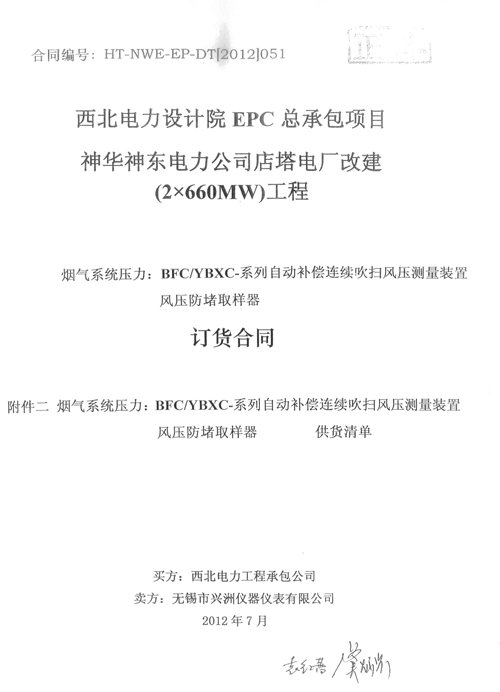

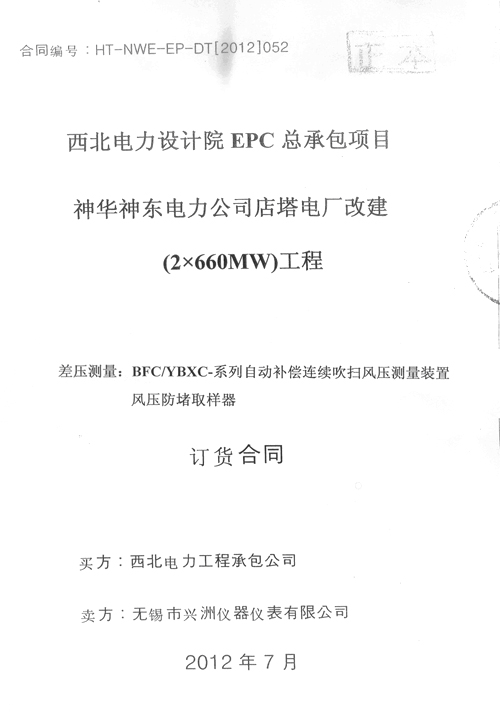

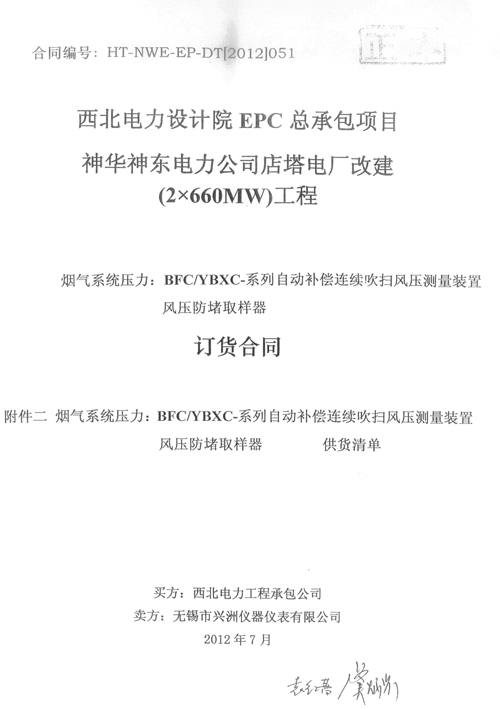

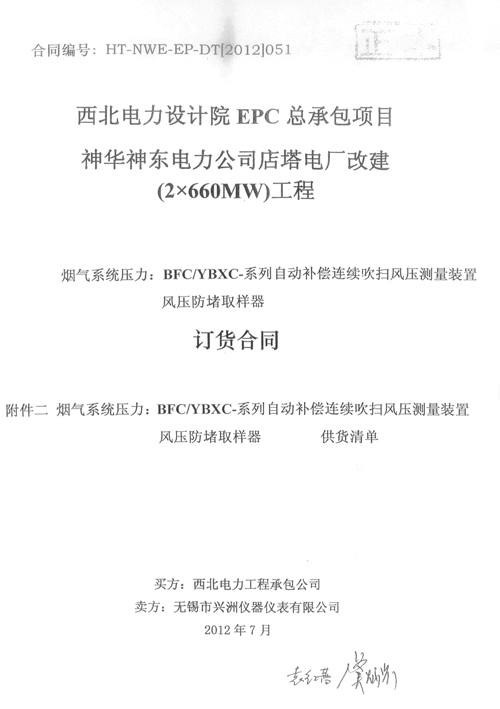

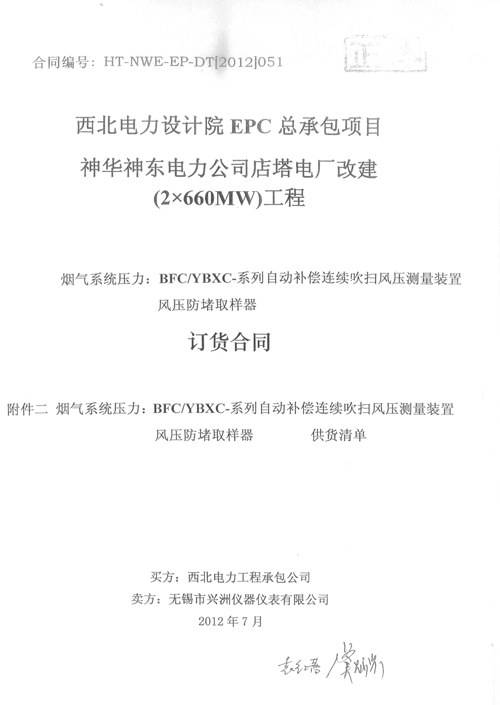

    无锡市兴洲仪器仪表有限公司制造的:FYQ-03型带旋流分离和三级粉尘过滤烟气及炉膛差压、负压取样防堵器、BFC/YBXC-系列自补偿风压测量连续吹扫防堵取样装置得到西北电力设计院EPC总承包项目中标。中标及合同编号1HT-NEW-EP-DT[2012]051;编号2HT-NEW-EP-DT[2012]052.上述两款产品应用在神华神东电力公司店塔电厂2×660MW发电机组上。









一、智能转速表系列
SZC-系列防爆智能转速表
SZC-07型智能转速表
★ SZC-04型/SZC-04B型系列智能转速表
★ SZC-04型/SZC-04B型智能转速表、现场安装墙挂式智能转速表
★ XZS-009型齿轮式转速传感器(替代德国BRAUN公司BR A5S09型)
★ SZCB-01型磁性转速传感器
   CS-3三线制转速传感器
★ SZC-04型大屏幕转速显示仪
★DZC-02型电子型模拟转速表
二、一体化变送、显示,测量装置
★ DFY-系列变送器、ADS-CB-1000 型系列一体化风压变送器
★ DFY-系列多路风压测量装置(显示部分)
西特C268MR电容式风压测量装置
DFY-900系列炉膛负压表(传感器)变送器
★ DFY-901A型智能压差表
★ DPC-200型压差控制器
★ XZMK-20B智能脉冲控制器、XZMK-36B系列智能脉冲控制器
★ XZDFC-01型系列电磁阀控制箱、XZDFC-02型系列电磁阀控制箱
★ WFY-90型智能炉膛负压表
★ PFD-型系列防堵风压取样器(碳钢和不锈钢)
★ 风压防堵取样器(应用在烟气脱硫上)
HFD-I型、HFD-II型自清灰式防堵风压取样装置
★ Y型防堵风压取样吹气装置、P系列风压取样防堵吹扫装置

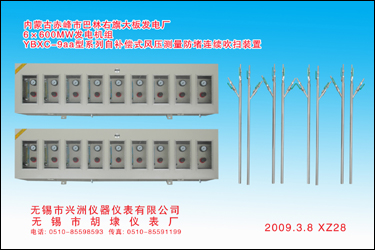

YBXC-系列自补偿连续风压测量防堵吹扫装置
