FJXH2系列防雨型接线盒

一、用途：
    FJXH₂系列防雨型接线盒，用于测量或控制电路中的电缆或导线的聚合与分支之间的联接。它适用于露天布置，能承受暴雨的袭击。并设有密封式电缆卡头。以便将进、出电缆牢固的固定在接线盒上。不同规格的接线盒，配有不同数量的电缆卡头。其数量充分考虑了进、出接线盒的最多电缆根数。电缆卡头有收缩性能，从4芯到19芯的各种型号规格的时快时慢，均可固定和密封。
二、规格：

接线盒规格（表1）

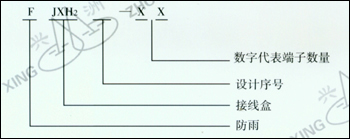

三、型号含义：

四、技术要求：
1、接线盒绝缘强度：环境温度在±20±5℃，相对湿度为80%，能承受交流电压2000V，50Hz，正弦波历时1分钟的耐压试验。
2、绝缘电阻：环境温度不高于35℃，相对湿度不大于85%，端子接线柱与壳体的绝缘电阻不低于10MΩ。
3、防雨性能：盖紧盒盖后，用淋水装置由上而下，并与水平面成40º角，从盒体四周盒体喷射自来水，历时24小时，盒体四周内壁的试纸不允许变色。
五、结构与安装：
1、结构:
    FJXH2系列接线盒，用厚1.5mm的钢板弯制焊接而成，盒体与盒盖用螺栓坚固，其接合面处有防雨结构，并用橡皮垫圈密封。接线盒上、下方均可进、出电缆，并用“电缆卡头”固定和密封。
电缆卡头由“卡头座”和“异径热缩管”组成。卡头座是一根带丝扣的金属短管（或尼绒管），通过盒体上的“击落孔”用螺帽固定在盒体上。
    异径热缩管是一种受热收缩的材料制成的。它受热后能收缩到原直径的1/3。利用它的收缩性能，将电缆和卡头座固定在一起。为了防止水、尘、潮气从热缩管和电缆的缝隙中进入接线盒，在热缩管内壁上涂有特殊的粘合剂。当热缩管受热收缩的同时，粘合剂起作用，将电缆、卡头座、热缩管三者固为一体。
    为了保证接线盒的密封性能，在盒体上固定电缆卡头的孔，采用“击落孔”的形式。按施工需要在现场开孔，开孔时用锤子在“击落孔"处轻轻一击，击落孔的盖板即可脱落。然后再固定在卡头座。
    接线盒上、下均有足够数量的击落孔，施工时可根据电缆进、出接线盒的位置和数量进行开孔。切多开孔，因为多余的孔，破坏了接线盒的密封性，要想将多余的孔进行密封是一个麻烦的事。
2、安装
（1）接线盒的底面左右两端各有一只耳环，可以用10mm的螺栓固定在支架上或水泥上。
安装尺寸，见图2和表2。
（2)电缆卡头的安装步骤：
a、在进、出电缆的相应位置上将击落孔的盖板取下。（用锤子轻轻一击盖板即可脱落）
b、讲卡头座短管，通过击落孔用螺帽固定在盒体上。
c、将异径热缩管套在已剥头的电缆中，然后再将电缆穿入卡头座短管内，将电缆剥头的起点置于卡头短管的螺帽处，再将异径热缩管套在卡头座短管上。最后用电吹风（或用喷灯）向异径热缩管的四周均匀加热，使热缩管收缩。直到热缩管将卡头座短管和电缆箍紧为止。加热温度一般在110℃～130℃为宜。用喷灯加热时，火焰成橙黄色为宜。安装就位图见图1。
d、将电缆固定后再进行接线

接线盒安装尺寸（表2）

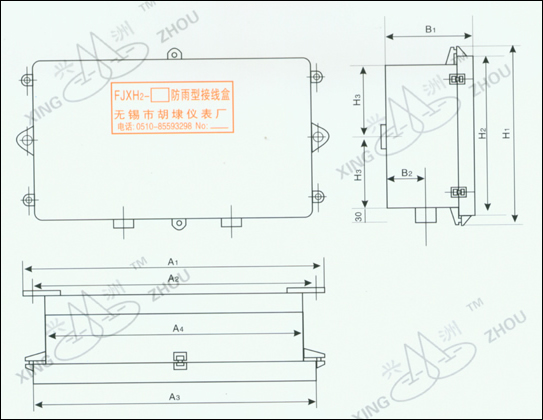

接线盒安装尺寸图
