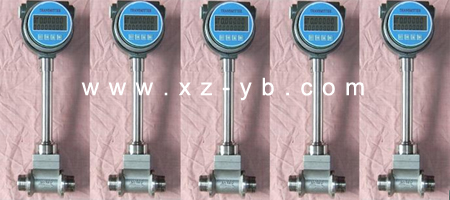

XZLUGB-B-DC01型直流供电型天然气流量计

无锡市胡埭仪表厂制造的XZLUGB-B-DC01型流量计应用在天然气直流供电。

用户要求：1.天然气直流供电流量计，供电时间至少要达365天。
2.30方/小时。
3.接口：螺纹连接，左进右出。
4.供电：电池。
5.显示：数字显示。
6.气体介质：天然气。
7.压力：0.1Mpa。
第一部分：概述
一.产品的种类和适用范围
1．LUGB系列满管型压电式涡街流量仪表
2．LUGB系列插入型压电式涡街流量仪表
3．LUGE系列满管型电容式涡街流量仪表
4．LUGE系列插入型电容式涡街流量仪表
5．LUGB/E系列电池供电型涡街流量仪表
6．潜水型/分体型涡街流量仪表（协议订货）
7．多功能曲线纪录积算仪，带P/T补偿功能、中文液晶显示
8．智能流量积算仪，数码管显示

LUGB/E型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制。

二.工作原理
在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图(一)所示。

图(一)

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:

f=StV/d 公式(1)
式中：
f－发生体一侧产生的卡门旋涡频率
　　St－斯特罗哈尔数（无量纲数）
　　V－流体的平均流速
　　d－旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，

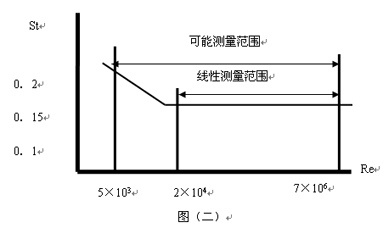

图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。

概述

在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）
　 K＝N/Q（1/m³）公式（2）
式中：K＝仪表常数（1/m³）。
N＝脉冲个数
Q＝体积流量（m³）

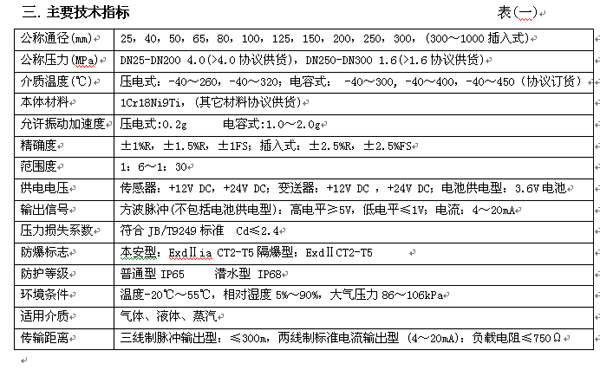

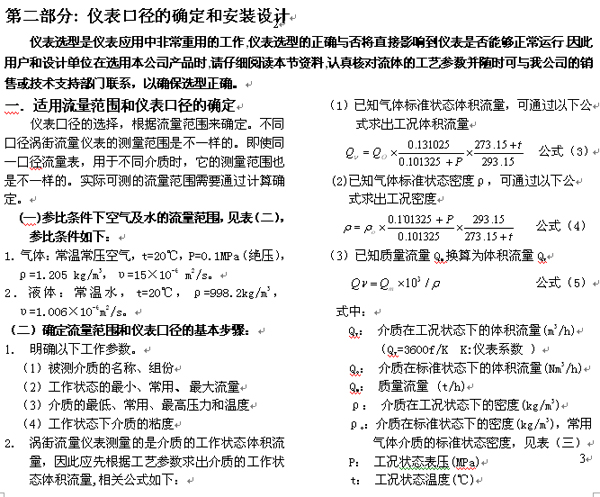

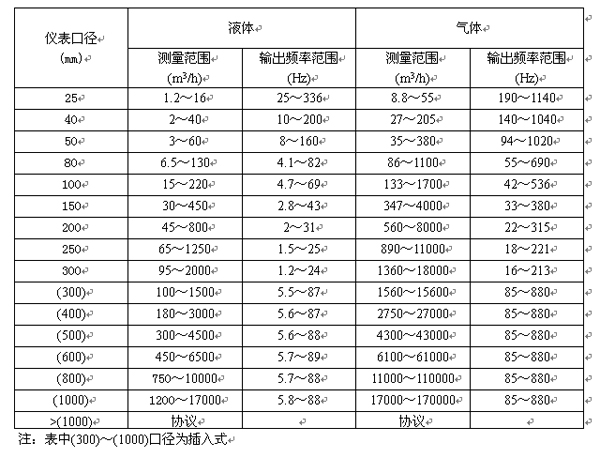

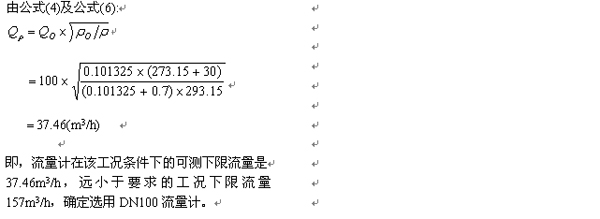

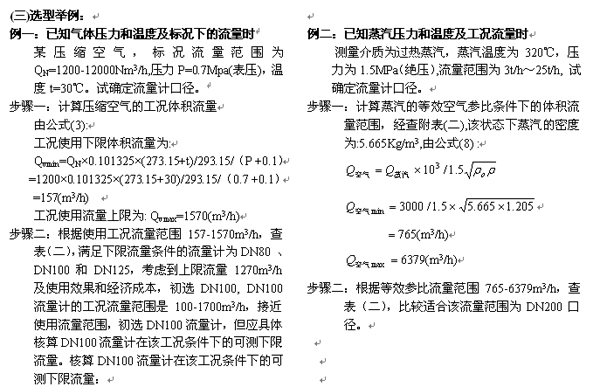

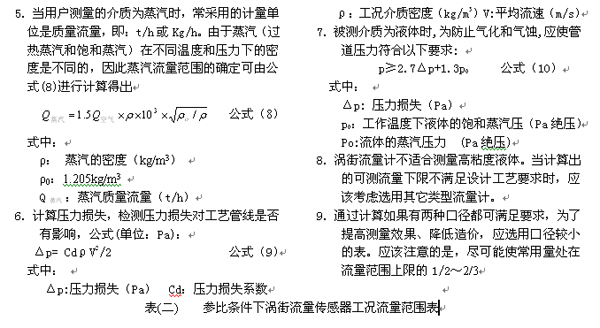

仪表口径的确定和安装设计

仪表口径的确定和安装设计

仪表口径的确定和安装设计

二．仪表的安装设计
仪表的正确安装是保障仪表正常运行的重要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。

（一）安装环境要求：
1．尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2．避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。
3．避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
4．涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。
5．仪表最好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。
6．仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
（二）仪表管道安装要求：

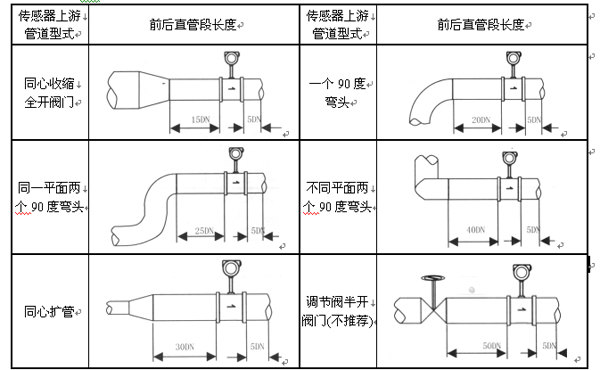

1．涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)
DN为仪表工称口径
单位:mm

注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。
2．上、下游配管内径应相同。如有差异，则配管内径Dp与涡街仪表表体内径Db,应满足以下关系
0.98Db≤Dp≤1.05Db
上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于0.05Db
3．仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大1-2mm

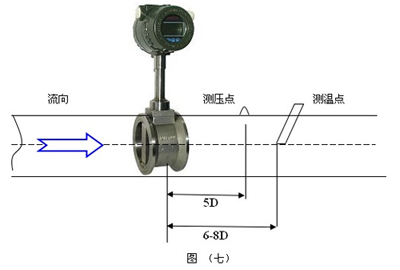

4．测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时，测压孔应设置在下游3-5D处，测温孔应设置在下游6-8D处，见图（七）。D为仪表工称口径，单位：mm

仪表口径的确定和安装设计
5．仪表在在管道上可以水平、垂直或倾斜安装。

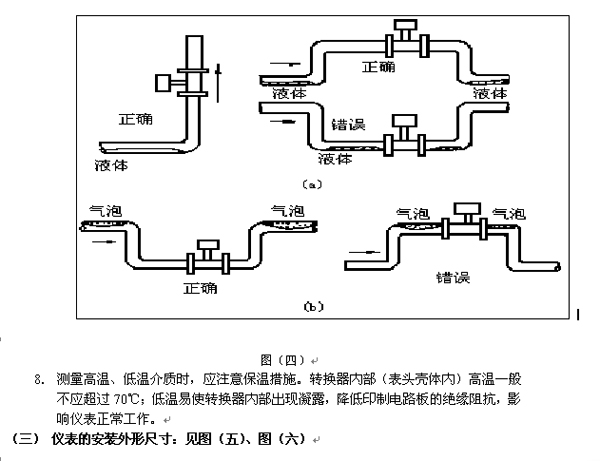

6．测量气体时，在垂直管道安装仪表，气体流向不限。但若管道内含少量液体，为了防止液体进入仪表测量管，气流应自下而上流动，如图（四）a所示
7．测量液体时，为了保证管内充满液体，所以在垂直或倾斜管道安装仪表时，应该保证液体流动方向从下而上。若管道内含少量气体，为了防止气体进入仪表测量管，仪表应安装在管线的较低处
如图（四）b所示

仪表口径的确定和安装设计

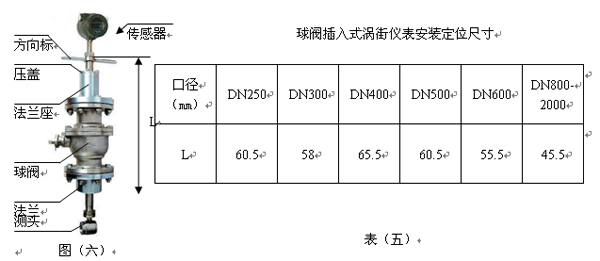

（四）插入式涡街流量仪表安装步骤：
1．在管道上用气焊开一个略小于φ100mm的圆孔，并把圆孔周围毛刺清除干净，以保证测头旋转流利
2．在管道圆孔处焊上厂家提供的法兰，要求法兰轴线与管道轴线垂直。
3．将球阀及传感器安装在焊接好的发兰上。
4．调节丝杠，使插入深度符合要求（保证测头中心轴线和管道中心轴线重合），流体流向必须与方向标上的指示箭头保持一致。
5．均匀拧紧压盖上的螺丝。(注：压盖的松紧程度决定仪表的密封程度和丝杠能否旋动)
6．检查各环节是否完成好，慢慢打开阀门观察是否有泄漏（需特别注意人身安全）若有泄露请重复步骤5、6。

(五)压力变送器和Pt100安装示意图

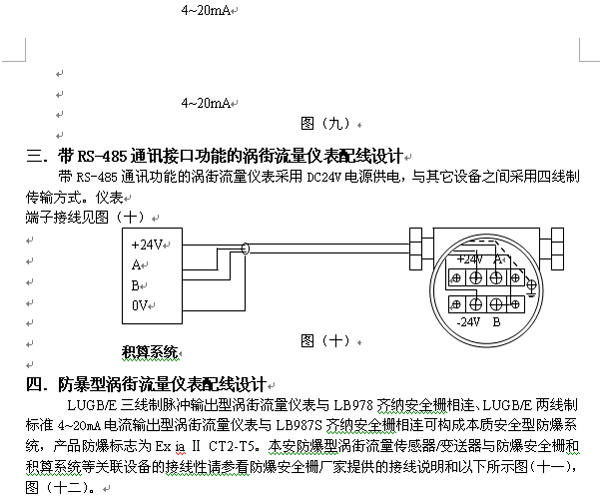

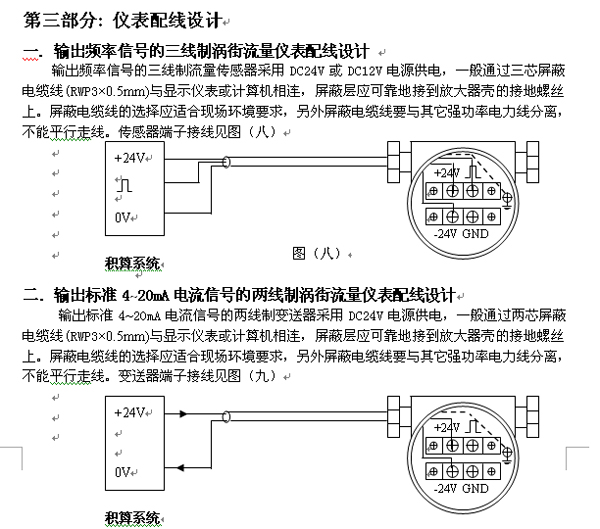

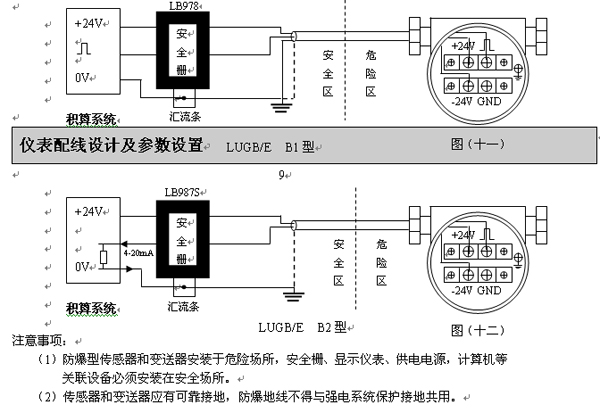

仪表配线设计及参数设置

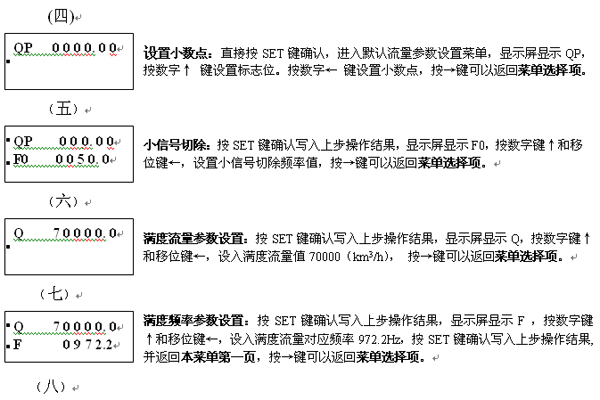

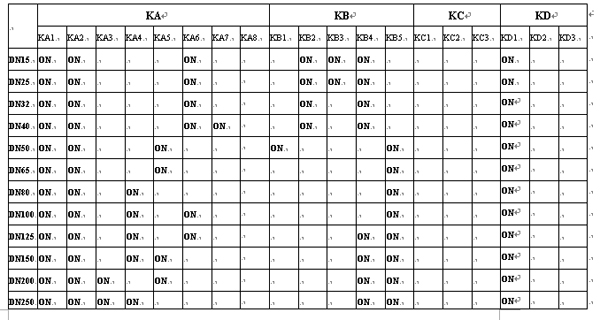

3．1 仪表出厂前已将各参数根据用户订货要求设置完毕，用户无须设置。如用户需要改变量程，请按下述方法设定。例如，φ600插入式流量表，原满度流量为50000m3/h，频率为694.4Hz。满度流量现改为70000m3/h，频率为972.2Hz进入每项流量参数设置页后，其右端标志字符均进行闪动提示，每项参数设置完毕后，必须按SET键确认才能写入存储。

仪表配线设计及参数设置

3．4 小流量切除说明
当安装仪表现场的管道振动过大，无实际流量而有干扰信号输出，可以采用小流量切除功能将干扰信号切除，切除信号频率范围一般要求低于仪表的下限量程，具体设置因情况而定。
仪表配线设计及参数设置

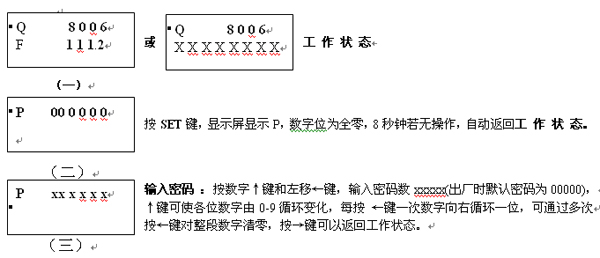

六．普通液晶显示表头参数设置操作说明(V02P)

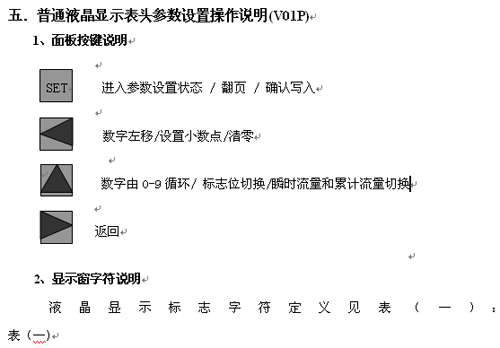

1、键盘按键说明

3、操作说明

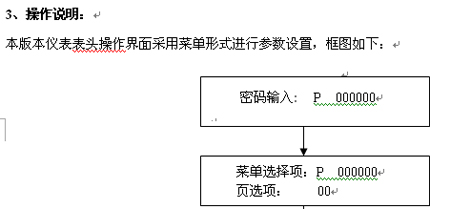

3.1、本版本仪表表头操作界面采用菜单形式进行参数设置，框图如下：

仪表配线设计及参数设置

3.2、参数设置约定（在进行参数设置前请认真阅读以下约定）：
（1）在设置各项参数时，提示符闪动代表该项参数没有设置完或者尚未确认，可以通过按SET键来确认或者按键退出；提示符不闪动代表该项参数已设置完并确认，此时可以通过按SET键翻页或者按键退出。

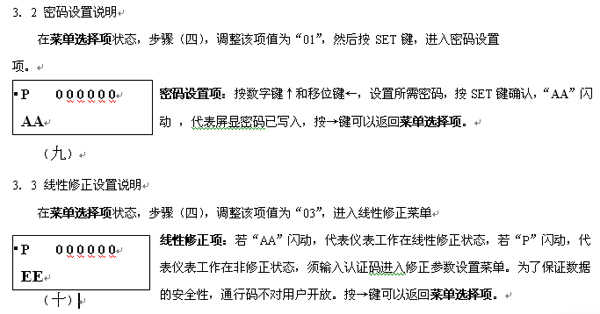

（2）进入参数设置时，需要输入密码（6位可改，默认密码为000123）并确认进入，为了防止误进入参数设置菜单，保证仪表正常工作，在设置密码时，使用键调数时不能循环调数，只能单次调数；进入各项参数设置菜单后，对各项参数中的每位可以通过按住键循环调整数据（0-9循环）。
（3）对于可以设置小数点的参数选项，要先设置小数点并确认，然后进行参数数据设置并确认。

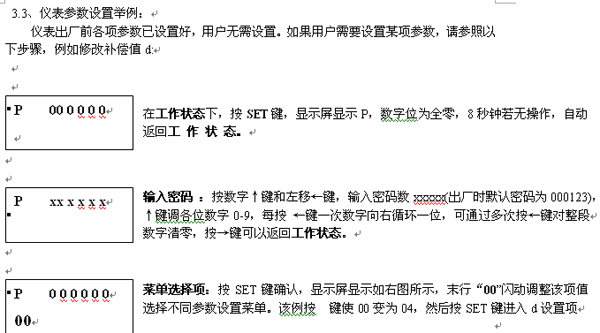

3.3、仪表参数设置举例：

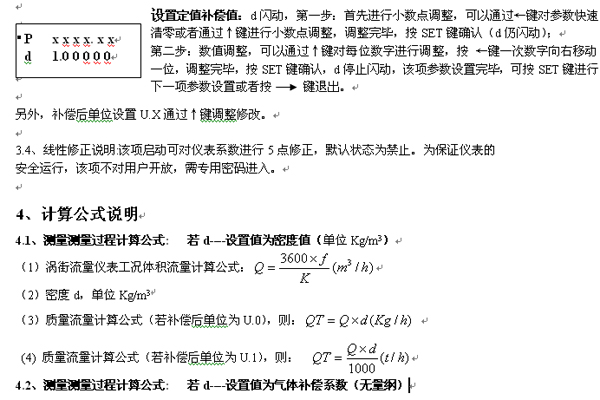

仪表出厂前各项参数已设置好，用户无需设置。如果用户需要设置某项参数，请参照以下步骤，例如修改补偿值d:

仪表配线设计及参数设置

仪表配线设计及参数设置

七．一体化液晶显示表头参数设置操作说明(V03Z)

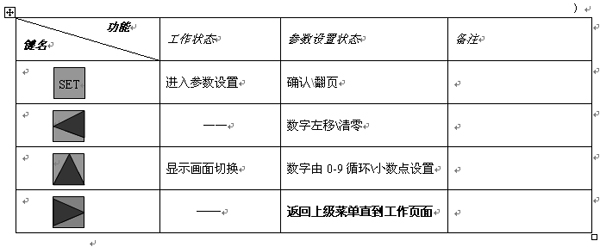

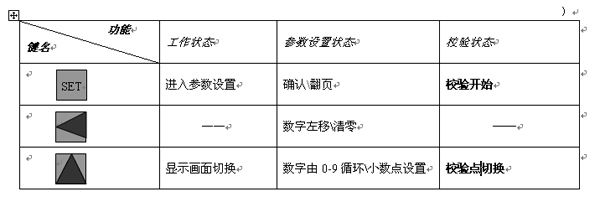

1、键盘按键说明

2、显示窗字符说明

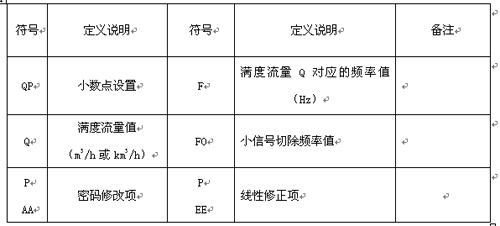

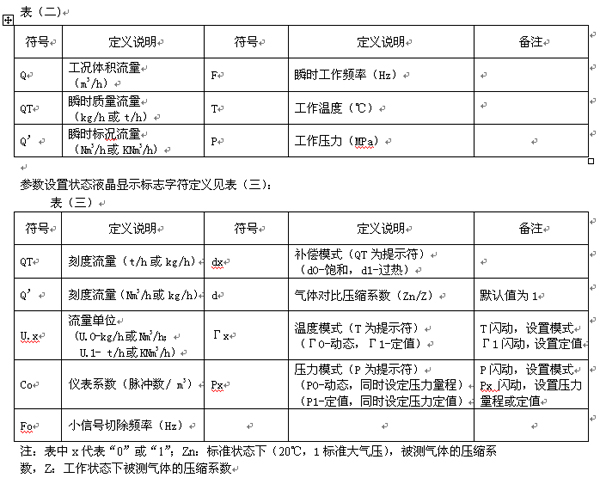

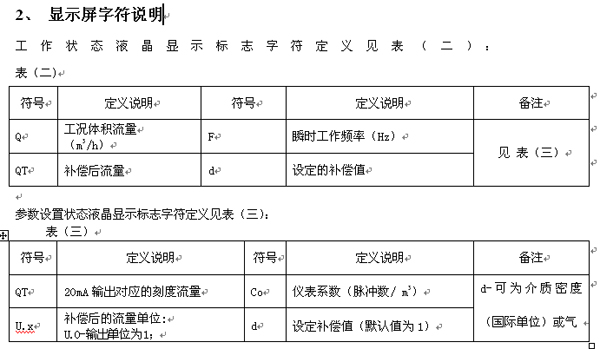

工作状态液晶显示标志字符定义见表（二）：

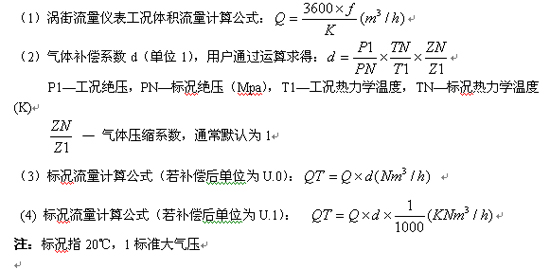

注：表中x代表“0”或“1”；Zn：标准状态下（20℃，1标准大气压），被测气体的压缩系数，Z：工作状态下被测气体的压缩系数

仪表配线设计及参数设置

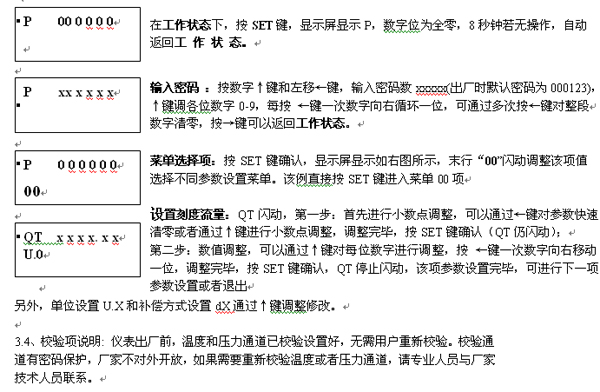

3、操作说明

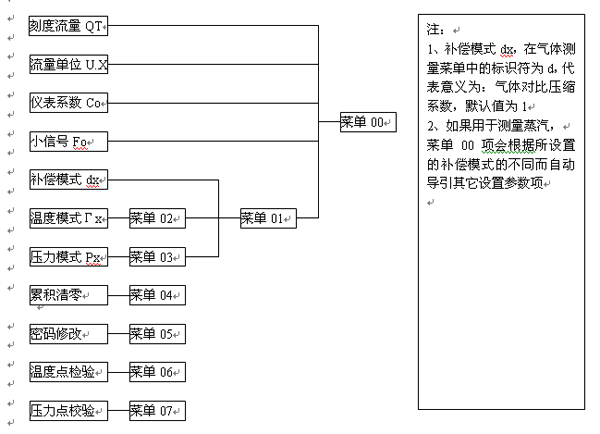

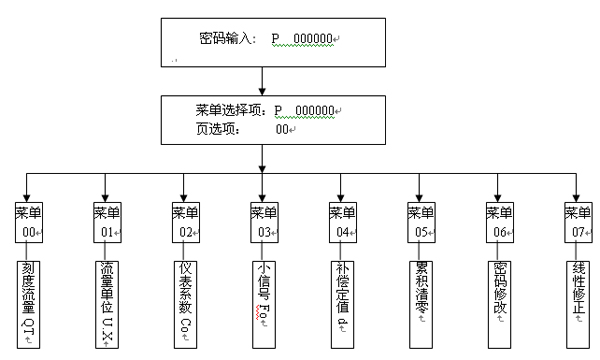

3.1、本仪表表头采用自导引式和菜单式相结合的参数设置方式，所谓自导引式参数设置方式就是用户在进入菜单00项后，表头中的微电脑会自动导引用户去设置需要设置的参数。另外，用户也可以通过菜单模式分别对各组参数进行设置。蒸汽测量菜单框图如下：

3.2、参数设置约定：在设置各项参数时，提示符闪动代表该项参数没有设置完或者尚未确认，可以通过按SET键来确认或者按键退出；提示符不闪动代表该项参数已设置完并确认，此时可以通过按SET键翻页或者按键退出。进入参数设置时，需要输入密码（6位）并确认进入，为了防止误进入参数设置菜单，保证仪表正常工作，在设置密码时，使用键调数时不能循环调数，只能单次调数，只有密码输入正确进
仪表配线设计及参数设置
入各项参数设置菜单后才可以对各位循环连续调整数据。
3.3、仪表参数设置举例：
仪表出厂前各项参数已设置好，用户无需设置。如果用户需要设置某项参数，请参照以下步骤，例如修改刻度流量值QT:

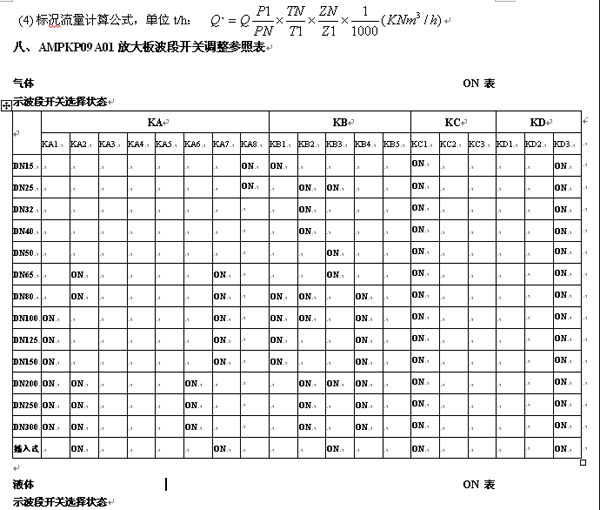

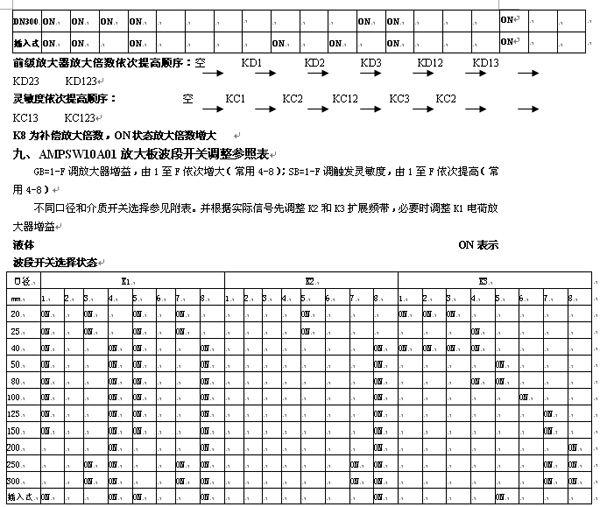

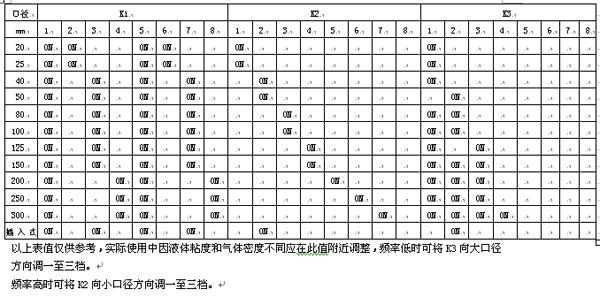

第四部分: 订货须知及选型样谱
一．尊敬的用户，当您要选用本公司产品时，请仔细阅读选型样本，并做好以下工作：
1．认真核对被测介质的工况条件：温度、压力、管径等工艺参数。2．认真核对被测介质的使用流量范围，特别是最小流量值以最终确定使用仪表的口径及配管参数。3．确定仪表的安装地点，保证直管段，并为仪表的安装维护创造好的环境条件。4．填好订货咨询单，见附表三
二．涡街流量仪表选型表（符合JB/T9294-1999标准）

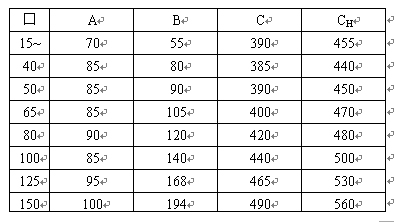

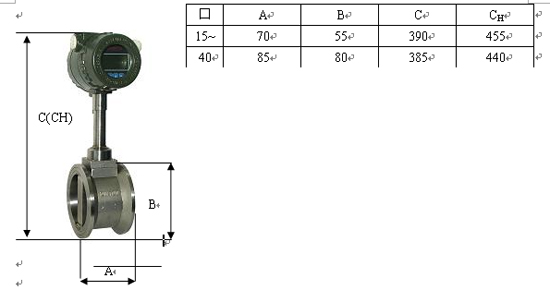

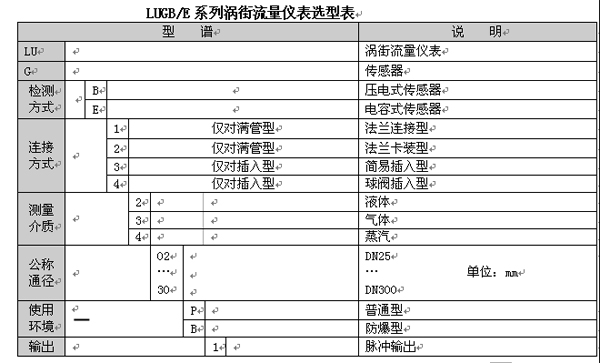

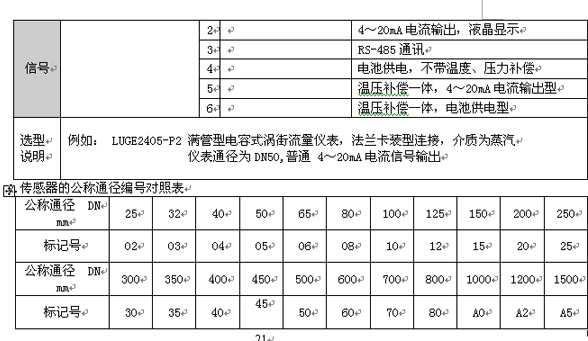

1．传感器选型表
