一、概述
汽包水位是锅炉及其控制系统中最重要的参数之一，双室平衡容器在水位测量中起到了非常重要的作用。但是由于某些用户对于双室平衡容器及其测量补偿方面缺少必要的了解，致使在应用中时出现某些错误，给安全生产形成隐患，造成不必要的损失。对此汽包水位是涉及机组安全与正常运行的重要参数和指标，那就不允许有任何人为的误差。由此可见双室平衡容器在汽包水位测量中的重要程度。 |
|
二、平衡容器工作原理
2.1简介

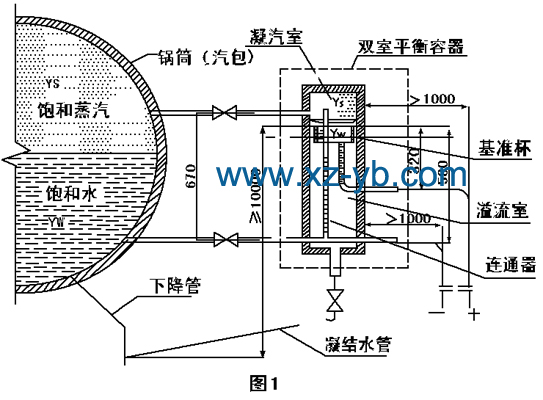

双室平衡容器是一种结构巧妙，具有一定自我补偿能力的汽包水位测量装置。它的主要结构如图1所示。在基准杯上方有一个圆形漏斗结构将整个双室平衡容器分隔成上下两个部分，为了区别于单室平衡容器，故称为双室平衡容器。为便于介绍，这里结合各主要部分的功能特点，将它们分别命名为凝汽室、基准杯、溢流室和连通器，另外文中把双室平衡容器汽包水位测量装置简称为容器。 |
|
|
|
 |
|
|
2.2.凝汽室
理想状态下，来自汽包的饱和水蒸气经过这里时释放掉汽化潜热，形成饱和的凝结水供给基准杯及后续环节使用。 |
|
|
|

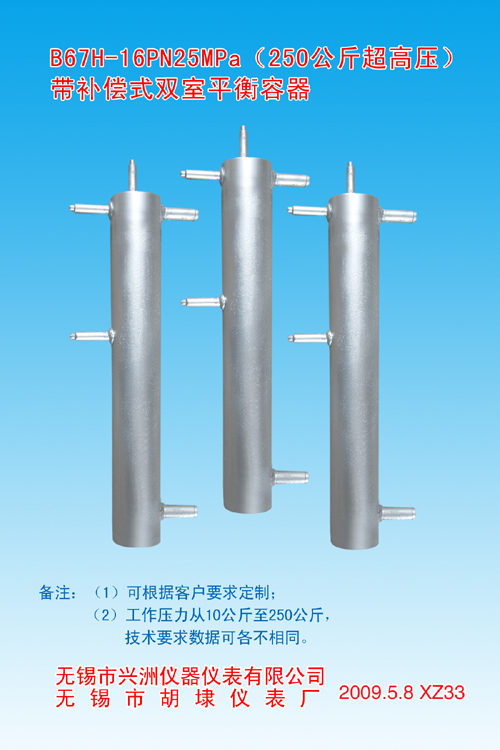

B67H-16PN25MPa（250公斤超高压）带补偿式双室平衡容器 |
|
|
|
 |
|
|
|
无锡市兴洲仪器仪表有限公司、无锡市胡埭（dai）仪表厂设计制造的B67H-16PN250MPa带补偿式双室平衡容器，可根据客户要求定制，工作压力从10公斤到250公斤，技术要求数据可各不相同。
采用了无锡市胡埭（dai）仪表厂新设计、制造的带补偿的双室平衡容器克服了锅炉汽包内直接测量的缺点，在锅炉工作的状态下，锅炉汽包内的水位无法直接测量。对此不少客户采用引出管测量的普通检测方法。这样具有一定的缺陷，其引出管与汽包的温度差异较大，故水的密度与汽包内差异大，从而造成了一定的测量误差。
因为双室平衡容器在工作过程中，饱和蒸汽在室中凝结释放热量，对此无锡市胡埭（dai）仪表厂设计制造的补偿式平衡容器解决了上述问题。
对其中正压补偿管和负压补偿管加热，并且平衡容器外层加以足够的保护层。减少了热量损失，是平衡容器的温度接近汽包内的温度。从而使正压补偿管及负压补偿管内水的密度在任何情况下都近似等于汽包内水的密度，又由于正确的选择正压力与负压管的压力变化值均相等，因此双室平衡容器输出的差压不变，即低置水位表指示的水位不变。一旦汽包内水位发生变化，则平衡容器输出的差压也随之线性变化，所以低置水位指示可以适时显示汽包内的水位。详见上图（1）。 |
|
|
|
|
|
|
|
|
|
|
|

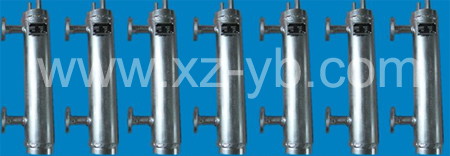

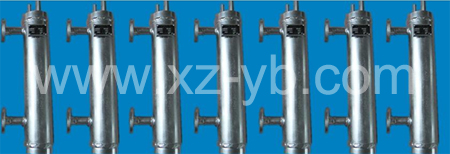

B67H-16系列带补偿式双室平衡容器 |
|
|
|
 |
|
|
|
 |
|
技术要求：
1. 平衡容器要按JB1610《锅炉集箱制造技术条件》制造和验收。
2. 除注明者外，其余所有角焊缝均采用周围连续焊，具焊缝高度等于较薄件厚度。
3. 本平衡容器适用锅炉额定蒸汽压力。注：无锡市胡埭仪表厂制造的补偿式平衡容器的压力是根据客户要求提供的技术参数制造。
4. 装配后进行加压试验，压力为PS=的值是额定压力的1.5—2倍。
5. 汽疏水管工地现场连接至锅炉的下降管中，连接垂直高应尽量大于10米。
注：1.客户叫我厂制造补偿式双室平衡容器，应提供详细图纸，本厂按图施工。
2.客户未提供图纸，必需提供技术要求：a.告之材质：b.筒体规格、长度、法兰中心距、法兰标准、压力值、温度、接管、补偿管、及各连接管规格、阀组的规格等等。
无锡市胡埭（dai）仪表厂制造的B67H-16系列带补偿式双室平衡容器在全国锅炉企业（公司、厂）得到配套：天津锅炉、哈尔滨锅炉、东方锅炉、太原锅炉、无锡锅炉、常州锅炉、上海锅炉、四川锅炉、杭州锅炉、济南锅炉……得到很好的应用，深受客户青眯，配套国内锅炉出口到外国，在国外工程上得到良好的应用，博得到锅炉行业的工程师们的一致好评。 |
|
|
|

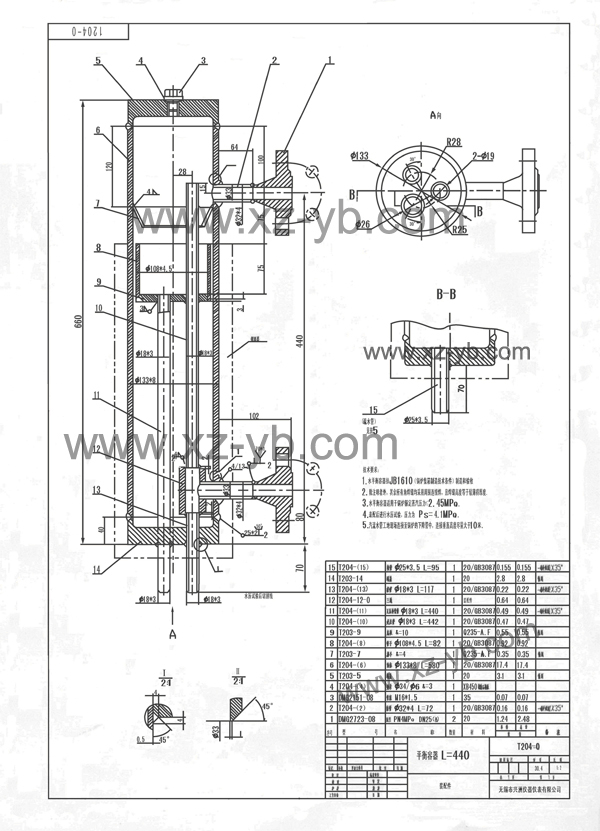

无锡市兴洲仪器仪表有限公司、无锡市胡埭（dai）仪表厂为无锡锅炉有限公司设计、制造的B67H-10型带补偿式双室平衡容器技术要求及装配图。注：未经本公司、厂法人许可和授权，不得任意转载和复制、选用、改头换面、据为己有，违者必究！ |
 |
|

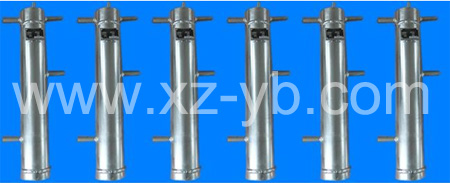

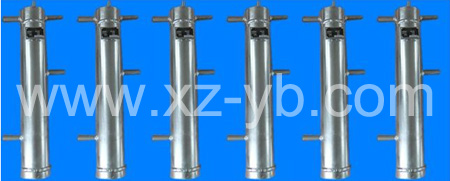

无锡市兴洲仪器仪表有限公司、无锡市胡埭（dai）仪表厂设计、制造的B67H-10型带补偿式双室平衡容器在无锡锅炉有限公司国内外工程上配套应用。 |
|
|
|
 |
|
|
|
 |
|
|
|
无锡市胡埭(dai)仪表厂按照无锡锅炉有限公司的技术要求，设计出各部件图、组装图等一系列图纸，经锅炉厂总师室审核、认可。批量生产，批量配套。
无锡市胡埭(dai)仪表厂设计、制造的
B67H-10型带补偿式双室平衡容器与无锡锅炉有限公司在国内外工程上配套供应。深得国内外客户的一致好评。无锡市胡埭(dai)仪表厂、无锡市兴洲仪器仪表有限公司设计、制造的产品被评为“江苏省优质产品”证书编号：8060038，无锡市监督局评为“计量合格确认单位”证书编号：（2010）量认企（锡）字：0250566号，“无锡市胡埭(dai)仪表厂在2006年5月29日通过了ISO9001质量管理体系认证，证书编号：05309Q10294R1S。
无锡市胡埭(dai)仪表厂设计制造的产品严于律己，精益求精，一切为了客户：提高产品的技术性、先进性、精确度性、稳定性、可靠性、安全性。现在全国产品的覆盖率就说明了这一点。
尊敬的客户:需要产品设计、改造、制造、服务、沟通、协作、商谈，请与我厂技术设计室联系。具体负责人：虞江洲
13812123680 Email：3914295@qq.com。
做到：一次见面，双方满意，一次生意，终身朋友。都会给您一个满意的结果。
注：B67H-系列型带补偿式平衡容器的产品设计、技术参数、技术条件、产品应用、产品服务、产品与客户沟通等等的解释权在无锡市兴洲仪器仪表有限公司、无锡市胡埭(dai)仪表厂。
