4.6接线要求：
1）探测器接线：变送器工作于三线制方式。采用钢管敷设屏蔽方式与控制器连接。
2）最大电线阻抗：1.5
mm2截面时最大线长为2000米。
3）控制器内接线端子（24V负、IN、24V正）分别与探测器内接线端子（24V负、IN、24V正）对应连接，若多个探测器连接控制器，探测器的供电部分（24V正
与24V负）分别公用同一个接线端子。
特别提醒：主机应安装在现场附近的非防暴区域
五、调试及标定：

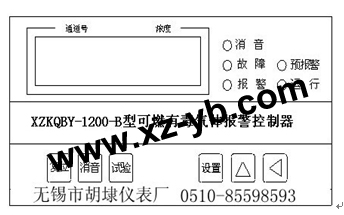

5.1控制器操作：
1）开机打开电源开关，主机进入初始化状态，LED数码管显
示“------”，两分钟后初始化完成自动进入监控状态，运
行灯亮，各通道作循环显示。
2）通道数设定:
长按“设置”键显示“
-”送开按钮，显示“0000”，通过 键输入菜单密码“1111”，按“设置”键进入菜单，这时显示“-----X”(X为通道数)，通过 键设定通道数，设定后再按“设置”键，这时显示为“X┌a.aa”(X为当前通道数，a.aa为该通道的输入电流)，可通过键依次查看各通道的电流信号是否正确。（电流信号范围在３.２～４.８mＡ内算正确）。 如各通道电流在范围内，则按“设置”键显示“EEEEEE”保存设置后自动进入监控巡检状态。如有通道电流数值不对或未接探测器进行通道
数设定，
则按“复位”键保存设置即可。
3）试验：
试验键为查看各通道电流键，长按此键显示“ -”送开按钮，显示“X┌
a.aa”(X为当前通道数,a.aa为该通道的输入电流)，可通过键依次查看各通道的电流信号 是否正确。如电流信号偏差不大，可通过调节探测器零位电位器至规定范围内。按“设置”键回到循环显示。
4）故障说明：
①当开机状态时显示“------”表示控制器在自检状态，5分钟后如果出现“X
Err1”并报警，表示其中第X路探测器无信号输入，可通过试验键查看该通道电流值。②当开机状态时显示“------”表示控制器在自检状态，5分钟后如果出现“
X 110”
并报警，表示其中第X路探测器信号输入过大，可通过试验键查看该通道电流值。
5.2探测器调试：
1）零点调节
将标定接头旋到探测器的探头上.将数字电流表连接到信号输出测量点Io和24V-上，用100%的合成空气（例如压缩空气罐）,以
250mL/min的流量通入标定接头。在30秒内传感器电流值应达到4mA。否则就要调节探测器上的零位电位器，将指示值调节到该数值。
2）调节量程（灵敏度）
标定仪表时，所使用的检验气体要达到测量范围终端值60%左右的浓度。将已知浓度的标定气体，以250mL/min的流量通入所连接的标定接头。通入标定气体约1-5分钟（具体根据表一检测气体的介质而定）后，用电流表或控制器检测电流信号，并通过调节增益电位器，将其调节到额定值。
3)说明：如果标定中不能够调节量程（灵敏度），则可能需要更换传感器。 |
